尿素造粒塔内壁专用防腐涂料

本品以环氧树脂为基料，玻璃鳞片、防锈填料、胺加成物固化剂组成的双组份厚膜面漆。漆膜抗渗透性好、坚韧耐磨、机械强度高，抗震抗裂性好。

 耐酸碱腐蚀

 耐温耐湿热

 屏蔽效果佳

 附着力强

您值得信赖的重防腐涂料制造商

坚邦涂料被誉为钢铁卫士，23年专业从事工业重防腐涂料的研发生产，冷镀锌涂料、HFVC标准制定者，常州国家新型涂料高新技术产业化基地，江苏省高新技术企业，科技创新企业，中石化、中石油、中国电建、中国核电合格供应商，一带一路的先行者，连续5年常州涂料出口位居前列。

坚邦涂料拥有自已独立的常州市海洋防腐涂料技术研究中心，13年高新技术企业，与常州大学签订了产学研合作中心。2024年坚邦涂料已通过中国绿色涂料认证。

立即咨询：4009906393

可作为输气管、污水处理池、化工厂设备、管道的重防腐蚀之用，也可作为中间漆。

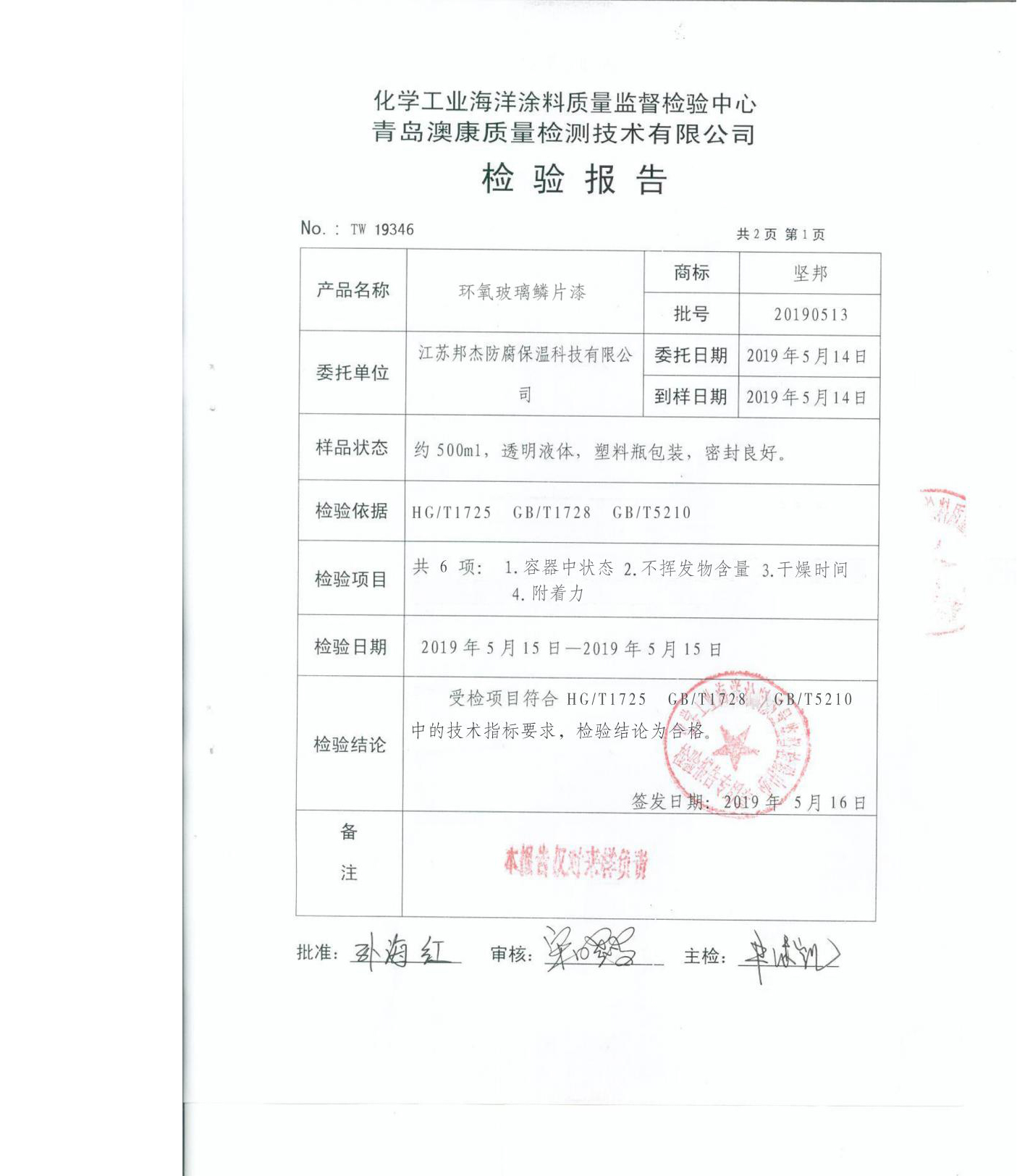

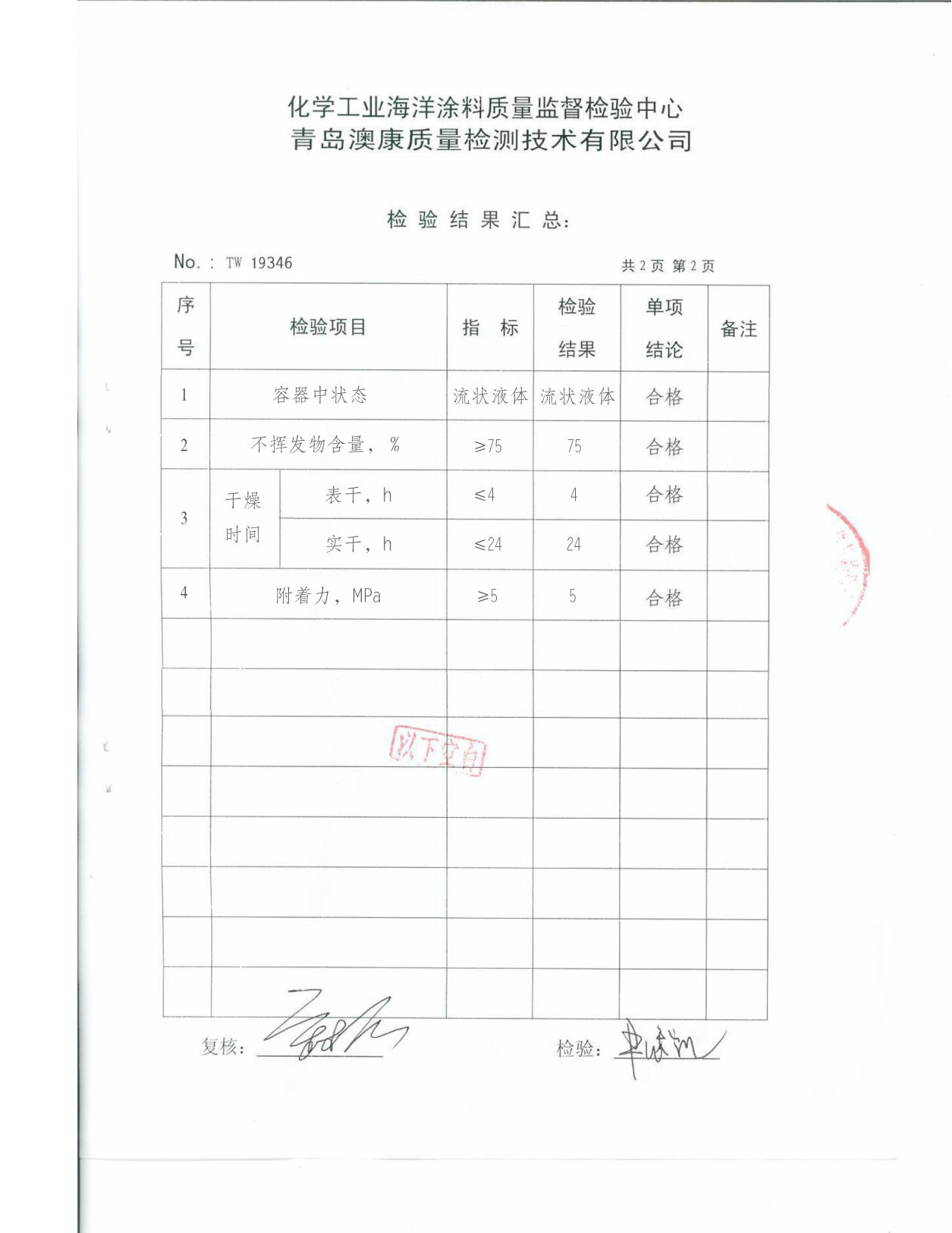

 产品经过严格的检测，保证每批产品都符合标准。

           盐雾机             拉拔仪             冲击仪

                           涂料表面将通过盐喷雾测试              坚邦使用高级仪器来确保涂料的质量           坚邦对每批涂料严格测试报告

                                             车间机器                                                   车间货架                                                  机械操作

               涂料桶20KG                 固化剂5KG                 稀释剂

                托盘加载                  LCL加载                 散装加载

                                             产品研发                                           产品打样                                                  产品检测

常见尿素造粒塔内壁专用防腐涂料问答

立即咨询：4009906393

                   环氧玻璃鳞片防锈漆                   环氧富锌底漆                     环氧铁红底漆

坚邦涂料：您领先的尿素造粒塔内壁专用防腐涂料制造商

尿素造粒塔内壁专用防腐涂料

应用领域

尿素造粒塔内壁专用防腐涂料是一种高性能防腐涂料，凭借其优异的耐化学性、耐磨性、抗渗透性和机械强度，广泛应用于以下领域：

1. 化工行业

化工设备：反应釜、储罐、管道、塔器等内壁防腐，抵御酸、碱、溶剂等强腐蚀介质。

污水处理设施：中和池、沉淀池、曝气池等，耐受污水和化学药剂的腐蚀。

2. 石油与能源

石油储罐：原油、成品油储罐内壁，防止硫化物和酸性物质的侵蚀。

海上平台：海洋环境下的钢结构防腐，抗海水、盐雾和微生物。

输油/气管道：埋地或架空管道的防腐保护。

3. 电力行业

烟气脱硫（FGD）系统：吸收塔、烟道等部位，耐高温湿态二氧化硫和氯离子腐蚀。

核电设施：核电站的废水处理池、防腐区域。

4. 海洋与船舶

船舶压载舱：抗海水腐蚀和机械磨损。

码头设施：钢桩、海上风电基础等海洋工程结构。

5. 环保与市政

垃圾处理厂：垃圾焚烧炉、渗滤液池等耐腐蚀环境。

饮用水设施：水箱、输水管道（需符合食品级标准）。

6. 建筑与基础设施

桥梁、隧道：混凝土或钢结构的长效防腐，尤其在潮湿、盐雾环境中。

工业地坪：化工厂、制药厂等高负荷、耐化学地坪。

7. 其他工业领域

造纸厂：漂白塔、浆池等耐化学腐蚀区域。

冶金行业：酸洗槽、电镀槽等设备内衬。

特点与限制

尿素造粒塔内壁专用防腐涂料兼具优异性能与特定应用限制：其以环氧树脂为基体，掺入玻璃鳞片后形成层状致密结构，抗渗性极强，能显著延长腐蚀介质渗透路径，耐酸、碱、盐等化学介质侵蚀，且耐磨性、耐冲击性突出，与钢铁、混凝土基材粘结力强，可在 - 20℃至 120℃环境中长期使用，常用于化工储罐、海洋工程等重防腐场景。但它也存在限制，施工时对基材表面处理要求高，需达 Sa2.5 级喷砂除锈标准，且涂层固化时间较长，低温环境下施工需额外加温；此外，其耐候性较差，长期暴露于紫外线环境中易出现粉化、开裂，因此户外露天场景通常需配套耐候面漆，且不适用于强氧化性酸（如浓硝酸）或高于 120℃的高温环境。

尿素造粒塔内壁专用防腐涂料：购买指南

尿素造粒塔内壁专用防腐涂料是各种项目中常用的涂料之一。

本指南将为您全面解析涂料的种类、性能及选购要点，帮助您根据不同需求找到*优方案，确保涂装效果持久优质。

立即咨询：4009906393

什么是尿素造粒塔内壁专用防腐涂料？

尿素造粒塔内壁专用防腐涂料是一种以环氧树脂为主要成膜物质，掺入一定比例玻璃鳞片（由熔融玻璃经特殊工艺碾压成薄片状的填料）制成的防腐涂料。其涂层凭借玻璃鳞片的平行叠压结构，形成类似 “鱼鳞” 的多层屏蔽体系，能有效阻挡水、氧气、化学介质等的渗透，同时环氧树脂的粘结性与机械强度赋予涂层优异的附着力、耐磨性和抗冲击性。该面漆常用于钢铁、混凝土等基材的重防腐保护，适用于化工、海洋、电力等领域的储罐、管道、设备表面，可在中等腐蚀环境中提供长效防护，但需配套底漆使用，且施工时对基材表面处理和环境条件要求较高。

尿素造粒塔内壁专用防腐涂料的性能？

尿素造粒塔内壁专用防腐涂料的性能可从物理、化学、施工等多维度解析，具体如下：

1. 防腐性能

抗渗性优异：玻璃鳞片呈平行叠压排列，形成多层物理屏障，将腐蚀介质的渗透路径由直线型变为迂回路径，渗透阻力提升数倍，有效延缓介质到达基材的时间。

耐化学介质侵蚀：对酸（如硫酸、盐酸）、碱（如氢氧化钠）、盐溶液及各类油类、溶剂有良好耐受性，适用于化工、电镀等强腐蚀环境，但耐强氧化性酸（如浓硝酸）能力较弱。

耐电化学腐蚀：涂层致密性高，可隔绝基材与电解质溶液的接触，降低电化学腐蚀风险，尤其适合潮湿或水下环境。

2. 机械性能

高耐磨性与抗冲击性：玻璃鳞片增强了涂层的硬度和韧性，可抵抗砂石冲刷、机械碰撞等外力损伤，常用于储罐、管道等易受磨损的场景。

良好的粘结力：与钢铁基材的粘结强度通常≥5MPa（依据 GB/T 5210 测试），与混凝土基材需配套专用底涂以增强附着力。

抗开裂性：涂层固化后收缩率低（＜1%），且玻璃鳞片的层状结构可分散应力，减少因基材变形或温度波动导致的开裂。

3. 耐环境性能

耐温范围较广：短期可耐受 150℃高温，长期使用温度建议≤120℃，超过此范围涂层可能出现降解或性能下降。

耐候性局限：紫外线照射下易发生氧化降解，导致涂层粉化、变色，因此户外使用时需配套氟碳、丙烯酸等耐候面漆。

耐湿热与耐盐雾性：在海洋性气候、潮湿工业环境中表现稳定，经 5000 小时盐雾试验（GB/T 1771）后，涂层无明显锈蚀或脱落。

4. 施工与物理性能

施工工艺要求高：基材表面需喷砂至 Sa2.5 级，粗糙度 50~80μm，以确保涂层附着力；施工环境温度需≥5℃，湿度≤85%，低温时需加温固化。

涂层厚度可控：单次涂覆厚度可达 80~150μm，干膜总厚度通常为 200~500μm，可通过多层施工达到防腐要求。

固化特性：常温下固化时间约 7 天，加热（60~80℃）可加速固化，但需注意避免温度过高导致涂层开裂。

5. 其他性能

电绝缘性：涂层具有良好的绝缘性，可用于防止杂散电流腐蚀，适用于地下管道、储罐内壁等场景。

耐溶剂性：对汽油、柴油、润滑油等溶剂有较强抵抗力，但长期浸泡于强极性溶剂（如丙酮、甲苯）中可能出现溶胀。

总结

环氧玻璃鳞片面漆以 “层状屏蔽 + 树脂粘结” 的复合结构，实现了抗渗、耐蚀、耐磨的多重防护，但需注意其耐候性和耐极端温度的局限性，施工时需严格把控表面处理和固化条件，以充分发挥性能优势。

尿素造粒塔内壁专用防腐涂料的防腐机理是什么？

尿素造粒塔内壁专用防腐涂料的防腐机理基于 “物理屏蔽” 与 “材料化学惰性” 的协同作用，通过多层级防护结构阻断腐蚀介质与基材的接触，具体可从以下三方面解析：

1. 玻璃鳞片的层状屏蔽效应

渗透路径复杂化：玻璃鳞片（厚度约 2~5μm，直径约 50~300μm）在涂层中呈平行叠压排列，形成类似 “鱼鳞” 的片层网络。当水、氧气、盐离子等腐蚀介质渗入时，无法沿直线穿透涂层，而是被迫在鳞片间隙中迂回扩散，渗透路径长度显著增加（可达无鳞片涂层的 10~20 倍），从而延缓介质到达基材的时间。

物理屏障作用：鳞片的片层结构可有效填充涂层中的微孔隙，减少涂层内部的贯通性缺陷，形成致密的 “迷宫式” 屏障，降低介质的渗透速率。

2. 环氧树脂基体的化学惰性与粘结性

化学阻隔性：环氧树脂固化后分子结构稳定，对酸、碱、盐等化学介质具有良好的耐受性，可阻断介质与基材的化学反应。例如，在酸性环境中，环氧树脂的交联网络能抑制 H + 的渗透，防止基材发生电化学腐蚀。

强粘结力与机械保护：环氧树脂与钢铁、混凝土等基材表面的羟基、氨基等基团形成化学键合，同时通过物理嵌合增强附着力（粘结强度≥5MPa），使涂层与基材成为整体，避免因涂层脱落导致基材暴露。此外，涂层本身的高硬度（邵氏硬度≥70）和抗冲击性（50cm 落锤冲击无开裂）可抵御机械损伤，维持防腐层的完整性。

3. 复合结构的应力分散与抗老化机制

应力分散作用：玻璃鳞片与环氧树脂的热膨胀系数接近，可降低涂层因温度波动产生的内应力；同时，鳞片的片层结构能分散外部机械应力（如基材变形、冲击），减少涂层开裂风险。

延缓老化进程：尽管环氧玻璃鳞片面漆耐候性有限，但其致密结构可减缓紫外线、氧气对树脂基体的氧化降解，延长涂层的使用寿命。在户外场景中，配套耐候面漆（如氟碳漆）可进一步增强抗紫外线能力。

总结

尿素造粒塔内壁专用防腐涂料通过玻璃鳞片的 “物理屏蔽” 和环氧树脂的 “化学阻隔 + 机械保护” 形成复合防腐体系，如同为基材穿上 “多层铠甲”：鳞片层延长介质渗透路径，树脂基体则通过化学惰性和粘结力实现长效防护，两者协同作用使涂层在化工、海洋等重腐蚀环境中具备优异的防腐性能。

尿素造粒塔内壁专用防腐涂料的颜色有哪些？

尿素造粒塔内壁专用防腐涂料为各色。也可根据客户需求定制颜色。

尿素造粒塔内壁专用防腐涂料防水性能如何？

尿素造粒塔内壁专用防腐涂料的防水性能极为突出，其核心源于 “层状屏蔽结构 + 致密涂层体系” 的双重防护机制，具体表现如下：

1. 物理屏蔽阻断水渗透路径

玻璃鳞片的迷宫式阻隔：玻璃鳞片在涂层中呈平行叠压排列（片层间距≤50μm），形成类似鱼鳞的多层屏障。当水分子渗入时，需沿鳞片间隙迂回扩散，渗透路径长度较普通环氧涂层增加 10 倍以上，显著延缓渗水速度。

致密涂层结构：鳞片的填充作用使涂层孔隙率＜0.5%，几乎无贯通性通道，水分子难以直接穿透。例如，在 2mm 厚的涂层中，水从表面渗透至基材的时间可达普通涂料的 5~8 倍。

2. 化学惰性与界面密封性能

环氧树脂的疏水特性：固化后的环氧树脂分子链缺乏亲水基团，对水分子的吸附能力弱，可减少水在涂层内部的扩散。

强粘结力防止界面渗水：涂层与基材（如钢铁、混凝土）的粘结强度≥5MPa，能紧密贴合基材表面的微小孔隙，避免水从涂层与基材的界面缝隙渗入，形成 “零渗漏” 密封层。

3. 耐水性测试与应用场景

长期浸泡稳定性：经 GB/T 1733-93 耐水性测试，涂层在 23℃水中浸泡 30 天无起泡、脱落或溶胀现象，失重率＜0.1%，适用于水下环境（如船舶 hull、水下管道）。

潮湿环境适应性：在相对湿度＞90% 的环境中，涂层仍能保持良好的粘结力，不易因水汽凝结导致剥落，常用于地下工程、潮湿车间的防腐防水。

4. 防水性能的局限性

耐沸水性能有限：当水温超过 80℃时，涂层中的环氧树脂可能因热氧老化逐渐丧失防水性，长期沸水浸泡（100℃）会导致涂层变软、附着力下降，因此不建议用于高温热水环境。

户外紫外线影响：长期暴露于阳光下，涂层可能因紫外线照射产生微裂纹，虽不直接影响防水性，但会加速水汽与氧气的渗入，需配套耐候面漆（如聚氨酯漆）增强防护。

总结

尿素造粒塔内壁专用防腐涂料凭借玻璃鳞片的层状屏蔽和环氧树脂的致密性，在常温水环境中具备优异的防水能力，可满足地下管道、储罐内壁、海洋工程等长期防水防腐需求。但需注意避开高温热水及强紫外线环境，施工时确保基材干燥（含水率＜8%）及涂层完整，以充分发挥其防水性能。

尿素造粒塔内壁专用防腐涂料能否出口？

尿素造粒塔内壁专用防腐涂料可以出口，属于二类危险品，我公司拥有完整的出口资质，可为客户提供一站式出口服务。目前已累计出口至全球76个国家及地区。

尿素造粒塔内壁专用防腐涂料包装规格？

尿素造粒塔内壁专用防腐涂料是双组份涂料，其中甲组份规格为20KG/桶，乙组份为5KG/桶。也可根据客户需求定制包装。

尿素造粒塔内壁专用防腐涂料与传统涂料的区别？

尿素造粒塔内壁专用防腐涂料与传统涂料的区别主要体现在组成结构、防腐性能、物理特性、应用场景等方面。从组成与结构来看，它由环氧树脂、15% - 30% 的玻璃鳞片及固化剂构成，玻璃鳞片在涂层中呈平行叠压的 “鱼鳞状” 片层网络，形成厚浆型涂层，干膜厚度通常≥500μm，孔隙率小于 0.5%；而传统涂料如普通环氧漆，由环氧树脂、颜料、碳酸钙等填料及固化剂组成，填料随机分散，孔隙率在 1% - 3%，涂层常规厚度为 50 - 200μm。

在防腐性能上，尿素造粒塔内壁专用防腐涂料中玻璃鳞片的层状结构将腐蚀介质渗透路径延长 10 - 20 倍，比如氯离子透过 2mm 涂层的时间比普通环氧漆增加 15 倍，且涂层更致密，在 10% 硫酸中浸泡 1 年失重率小于 0.5%，耐酸、碱、盐能力更强；传统涂料填料无定向排列，介质易直线穿透，长期接触强腐蚀介质易溶胀，不过部分传统涂料如醇酸漆耐候性较好，但防腐性弱。

物理性能与施工特性方面，尿素造粒塔内壁专用防腐涂料邵氏硬度≥70，抗冲击性达 50cm 落锤无开裂，机械强度更优，适合机械磨损场景，还可厚涂施工，单次喷涂干膜厚度 150 - 300μm，能减少涂装道数，但施工时需喷砂除锈至 Sa2.5 级；传统涂料如醇酸漆硬度≤40，抗冲击性 20cm，通常薄涂，单次≤50μm，施工效率低，且部分传统涂料可在 St2 级表面施工，适应性更强。

应用场景与寿命也有不同，尿素造粒塔内壁专用防腐涂料适用于海洋工程、化工储罐、污水池等重腐蚀场景，在盐雾环境中可使用 10 - 15 年，材料成本是传统涂料的 2 - 3 倍，但综合成本因寿命长、维护频率低而更低；传统涂料多用于大气防腐，如钢结构防锈，寿命通常 5 - 8 年。

总体而言，尿素造粒塔内壁专用防腐涂料通过 “鳞片层状屏蔽 + 树脂化学惰性” 的复合机制，形成类似 “多层铠甲” 的防护，即便局部受损，其他片层也能延缓介质渗透；而传统涂料如同 “单层雨衣”，依赖材料本身抗腐蚀，易因孔隙或老化失效，它是重防腐领域基于 “结构设计 + 材料性能” 双重保障的技术迭代产物。
