21年防腐涂料生产厂家恶劣环境使用≧3年

微信咨询
咨询服务热线: 18118008655
网站地图丙烯酸聚氨酯面漆以脂肪族异氰酸酯和羟基树脂为基料的双组份高光面漆,具有优良的耐候性及保光保色性及长期复涂性。丙烯酸聚氨酯面漆作为新建设施用漆和维修保养面漆,可与绝大多数
本品以脂肪族异氰酸酯和羟基树脂为基料的双组份高光面漆,具有优良的耐候性及保光保色性及长期复涂性。
光泽高
抗老化性能优
干燥快
耐酸碱盐
您值得信赖的重防腐涂料制造商
坚邦涂料被誉为钢铁卫士,23年专业从事工业重防腐涂料的研发生产,冷镀锌涂料、HFVC标准制定者,常州国家新型涂料高新技术产业化基地,江苏省高新技术企业,科技创新企业,中石化、中石油、中国电建、中国核电合格供应商,一带一路的先行者,连续5年常州涂料出口位居前列。

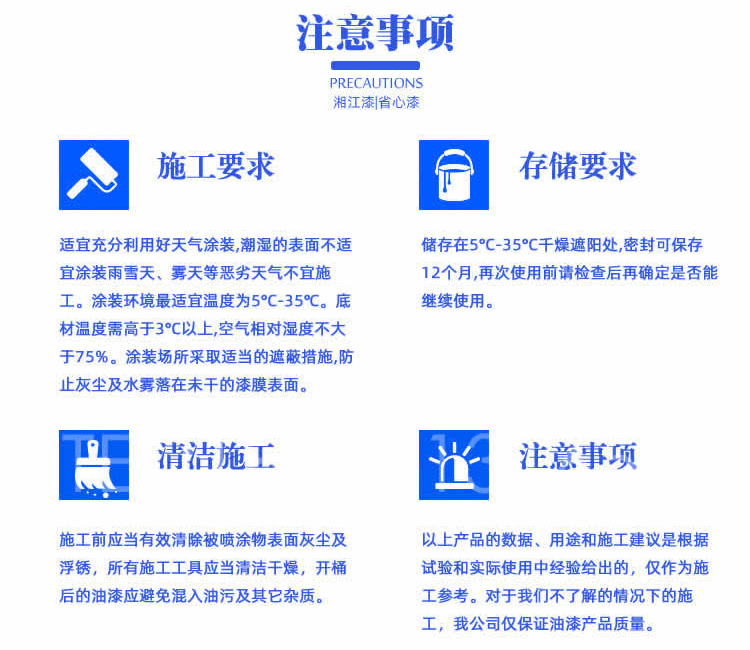

涂覆过程中或刚刚涂覆完表面就发生水汽冷凝,会使表面失去光泽,膜质变差。未完全固化即有积水聚集在表面,会导致变色(深色涂料会更加明显)。光泽度和表面光洁程度取决于涂覆方式,尽可能避免多种涂覆方法混用。采用传统式喷涂法,可获得*佳的光泽和外观。
项目类型 | 丙烯酸聚氨酯面漆 | 作用 |
颜色 | 各色 | |
光泽 | 高光 | |
密度 | 约1.3Kg/L(混合后) | 影响施工的便捷性、涂层的质量以及工程的总体成本 |
稀释剂 | 丙烯酸聚氨酯稀释剂 | |
体积固体分 | (50±2)% | 影响涂料的覆盖力、使用量、干燥时间、涂层质量和长期耐久性 |
固化剂 | 聚氨酯固化剂 | |
干燥时间 | 表干2.5h 实干8h | |
理论涂布率 | 6.4m2/Kg(混合后) | 影响涂料的使用量、涂层的厚度、施工效率以及成本控制 |
完全固化 | 7d |
坚邦涂料拥有自已独立的常州市海洋防腐涂料技术研究中心,13年高新技术企业,与常州大学签订了产学研合作中心。2024年坚邦涂料已通过中国绿色涂料认证。
立即咨询:4009906393
丙烯酸聚氨酯面漆作为新建设施用漆和维修保养面漆,可与绝大多数环氧涂料体系配套使用,广泛适用于各种环境条件,包括海上结构物、化工厂和石化厂、桥梁、造纸厂以及电力工业。

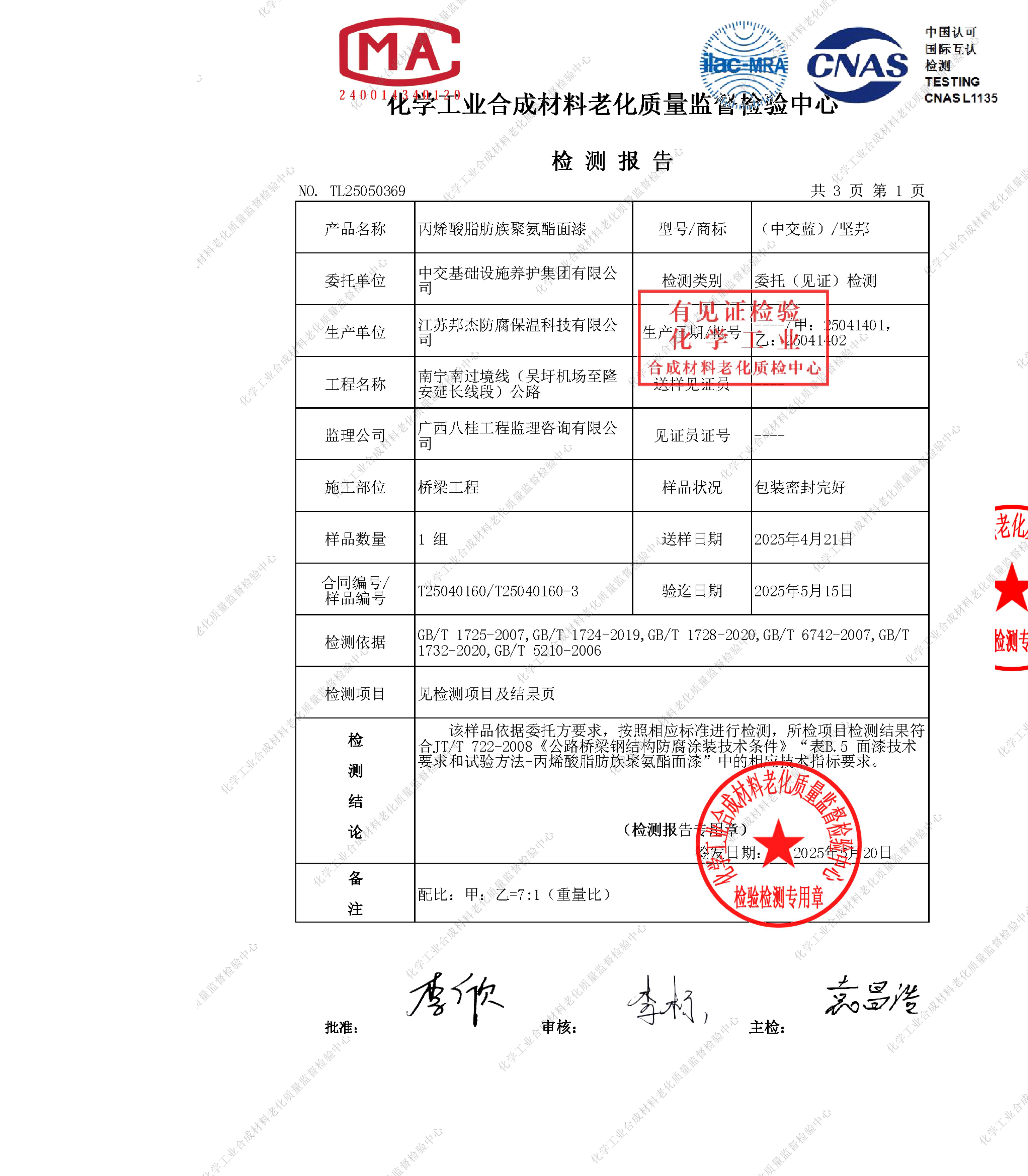

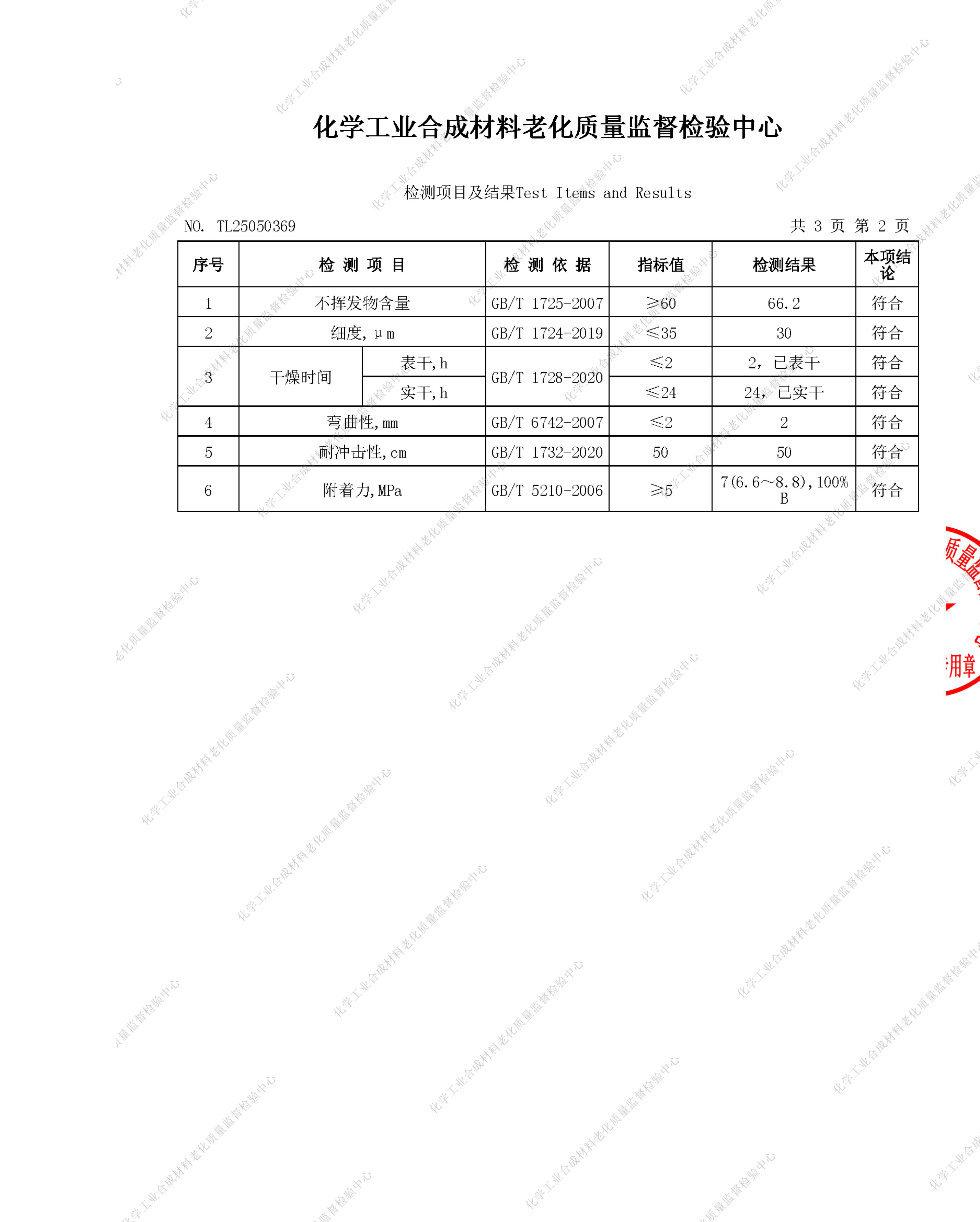

产品经过严格的检测,保证每批产品都符合标准。
盐雾机 拉拔仪 冲击仪
涂料表面将通过盐喷雾测试 坚邦使用高级仪器来确保涂料的质量 坚邦对每批涂料严格测试报告
车间机器 车间货架 机械操作
涂料桶20KG 固化剂5KG 无稀释剂
托盘加载 LCL加载 散装加载
产品研发 产品打样 产品检测
常见耐酸涂料问答
立即咨询:4009906393
1.丙烯酸聚氨酯面漆防腐性能如何? 丙烯酸聚氨酯面漆防腐性能优异,具有出色的耐候性、耐化学腐蚀和机械强度,尤其适合户外工业环境(如桥梁、港口)。其致密漆膜能有效阻隔水分、盐雾和紫外线,搭配环氧底漆使用可形成长效防护体系(通常5-10年),性价比高于氟碳涂料但弱于极端防腐材料。 |
|
2.丙烯酸聚氨酯面漆施工前需要哪些表面处理? | |
3.丙烯酸聚氨酯面漆的混合比例和固化时间? | |
4.丙烯酸聚氨酯面漆的适用环境条件有哪些限制? | |
5.丙烯酸聚氨酯面漆的安全防护措施有哪些? | |
6.丙烯酸聚氨酯面漆与其他涂层的兼容性? | |
7.丙烯酸聚氨酯面漆的修补和维护方法? |

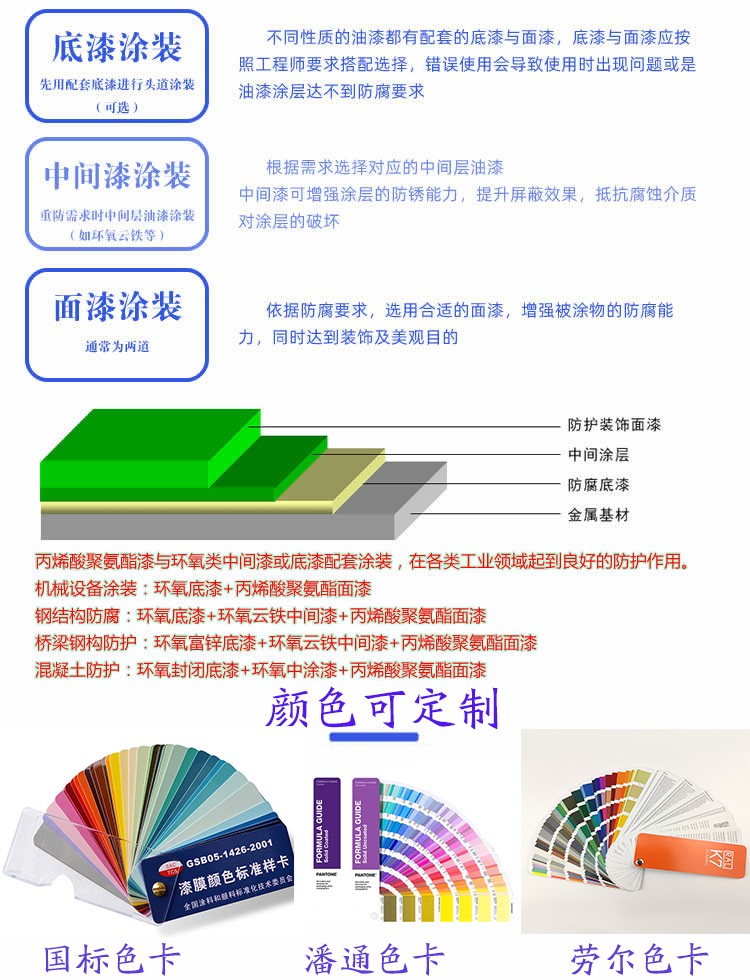

环氧富锌底漆 环氧云铁中间漆 无机富锌底漆
坚邦涂料:您领先的环氧富锌底漆制造商
丙烯酸聚氨酯面漆
应用领域
丙烯酸聚氨酯面漆凭借其优异的耐候性、防腐性、机械强度和装饰性,被广泛应用于以下领域:
1. 工业防腐领域
钢结构防护:桥梁、输电塔、港口机械、石化管道、储罐外壁等,尤其适合户外高腐蚀环境。
海洋工程:海上平台、船舶甲板、码头设施等,耐盐雾和湿热性能突出。
化工设备:耐弱酸、弱碱和化学介质,适用于化工厂、污水处理设施等。
2. 交通运输领域
工程机械:挖掘机、起重机、卡车等,提供耐磨、抗冲击保护。
轨道交通:高铁、地铁车厢外涂装,兼顾耐候性和美观。
汽车零部件:部分商用车、特种车辆的外壳防护。
3. 建筑及基础设施
建筑钢结构:体育场馆、机场航站楼、大型商业建筑等,长期保色抗粉化。
市政设施:路灯杆、护栏、天桥等,适应日晒雨淋环境。
4. 新能源与电力
风电设备:风机塔筒、叶片等,耐紫外线、抗风沙侵蚀。
电力设施:变电站钢结构、输电铁塔等,防锈耐候。
5. 其他特殊应用
集装箱涂装:耐海运环境腐蚀。
工程标识:高光泽、色彩持久,适用于标牌、广告设施。
特点与限制
丙烯酸聚氨酯面漆兼具高耐候性(抗紫外线、保色保光5-10年)、优异防腐性(耐盐雾和化学介质)以及强机械性能(耐磨抗冲击),同时具备良好的装饰性,是中高端工业防护的**;但其不耐强酸强碱,施工需严格控温控湿且成本较高,适合要求长期防护的户外钢结构、海洋工程、交通运输等领域,使用时需合理选型并规范施工以发挥*佳性能。
青海海东大桥的防腐 中国葛洲坝集团 高速铁路宁合线
丙烯酸聚氨酯面漆:**购买指南
丙烯酸聚氨酯面漆是各种项目中常用的涂料之一。
本指南将为您全面解析涂料的种类、性能及选购要点,帮助您根据不同需求找到*优方案,确保涂装效果持久优质。
立即咨询:4009906393
|
丙烯酸聚氨酯面漆是一种高性能双组分涂料,由羟基丙烯酸树脂(A组分)和脂肪族异氰酸酯固化剂(B组分)反应固化而成。它综合了丙烯酸的耐候性和聚氨酯的韧性。
丙烯酸聚氨酯面漆是一种高性能防护涂料,其核心性能可概括为以下五大维度:
1.耐久性能
耐候性:通过脂肪族异氰酸酯固化,抗紫外线能力显著(QUV加速老化测试≥2000小时)
耐腐蚀性:盐雾测试可达1000-2000小时(配套环氧底漆体系)
保光保色:5年自然暴晒光泽保持率>80%
2.物理性能
机械强度:摆杆硬度≥0.6(GB/T1730),抗冲击性50kg·cm(GB/T1732)
柔韧性:1mm轴弯曲无裂纹(GB/T6742)
附着力:划格法0-1级(ISO2409)
3.化学性能
耐化学品:耐10%H₂SO₄/NaOH溶液浸泡(30天无异常)
耐溶剂性:二甲苯擦拭>50次(GB/T23989)
耐湿热性:1000小时湿热试验无起泡(GB/T1740)
4.施工性能
适用期:23℃时约4-8小时(粘度翻倍时间)
覆涂间隔:23℃时*短4小时,*长7天
成膜温度:*低-5℃(需配套低温固化剂)
5.特殊性能
可低温固化:-10℃环境下可施工(专用冬用固化剂)
可复涂性:表面处理后可重新涂装
环保性:VOC含量300-400g/L(符合GB30981标准)
注:以上数据基于常规产品检测标准,实际性能可能因配方差异浮动10-15%。在海洋大气环境下,配套三层涂层体系(环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆)可实现15年以上的防护周期。
丙烯酸聚氨酯面漆的防腐机理是一个多层级协同防护体系,其核心作用原理可分为以下四个维度:
1.物理屏蔽机制
高交联密度漆膜(固化后交联度>85%)形成致密三维网状结构
孔径尺寸<0.5nm,有效阻隔H₂O(分子直径0.28nm)、O₂(0.3nm)、Cl⁻(0.36nm)渗透
水蒸气透过率<15g/(m²·d)(GB/T17146标准)
2.化学惰性防护
脂肪族聚氨酯键能高达305kJ/mol,耐水解性能优异
丙烯酸树脂提供紫外稳定性(λ>290nm时吸光度<0.1)
耐酸碱范围:pH3-11(连续接触耐受性)
3.电化学保护
当配套环氧富锌底漆时,锌粉(含量>80%)的牺牲阳极效应
腐蚀电流密度<0.1μA/cm²(极化曲线测试)
锌盐产物可自主填充漆膜微缺陷
4.界面增强效应
羟基丙烯酸树脂与金属底材的吸附能>50kJ/mol
表面张力<35mN/m,确保对基材的完全润湿
热膨胀系数(CTE)与钢基材匹配度>90%
丙烯酸聚氨酯面漆为各色。也可根据客户需求定制颜色。
丙烯酸聚氨酯面漆具有优异的防水性能,主要依靠其致密的漆膜结构和高交联密度,能有效阻隔水分渗透。其水蒸气透过率低(8-15g/(m²·d)),耐水浸泡性能良好,长期暴露在雨水或潮湿环境中不易起泡、脱落。配套环氧底漆使用时,防水效果更佳,可满足桥梁、储罐等户外设施的防水防腐需求。但在长期浸水或高压水环境下(如水下部位),需改用更专业的防水涂料(如环氧沥青漆)。整体而言,它在工业防护涂料中属于防水性能中上的选择,兼顾了耐久性和施工便利性。
丙烯酸聚氨酯面漆可以出口,属于二类危险品,我公司拥有完整的出口资质,可为客户提供一站式出口服务。目前已累计出口至全球76个国家及地区。

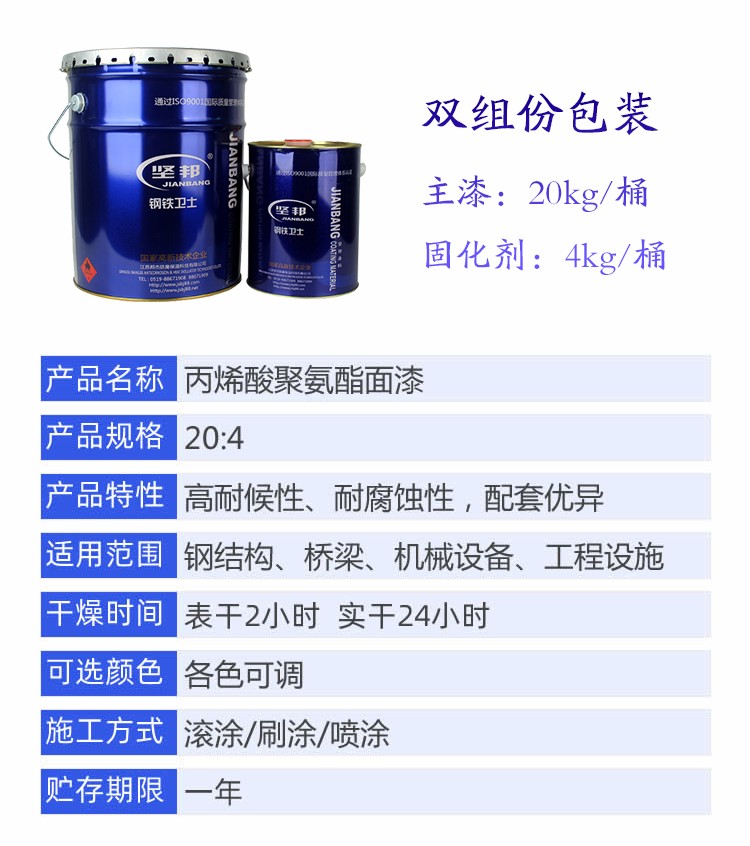

丙烯酸聚氨酯面漆是双组份涂料,其中甲组份规格为20KG/桶,乙组份为4KG/桶。也可根据客户需求定制包装。
丙烯酸聚氨酯面漆与传统涂料(如醇酸漆、普通丙烯酸漆)的核心区别在于化学结构与性能升级:
1.耐候性革命
传统醇酸漆1-2年即粉化黄变,而丙烯酸聚氨酯采用脂肪族异氰酸酯固化,抗紫外线能力提升5倍以上,保色保光可达5-10年。
2.防腐性能跃升
普通涂料依赖物理屏蔽,盐雾防护<200小时;丙烯酸聚氨酯通过化学交联网络+配套底漆,盐雾耐受突破1000小时,达到工业重防腐标准。
3.机械性能强化
传统单组分涂料硬度<0.5(摆杆硬度),而双组分聚氨酯固化后硬度>0.6,耐磨性提高3倍,抗石击性能显著优化。
4.施工技术迭代
醇酸漆可常温自干,但丙烯酸聚氨酯需严格配比(NCO/OH=1.1-1.2)、控制湿度(<85%),体现现代涂料精准固化工艺。
5.环保与经济性平衡
VOC含量比传统油性漆降低30%(约350g/L),虽单价高30%-50%,但使用寿命延长3-5倍,全周期成本反而更低。
