21年防腐涂料生产厂家恶劣环境使用≧3年

微信咨询
咨询服务热线: 18118008655
网站地图本品由部分水解的烷基硅酸酯溶液与超细金属锌粉、着色颜料和各种添加剂溶剂等配制而成。分甲、乙双组份包装,能经受长期风蚀、切割性良好、焊接性**,耐冲击性优良,具有阴极保护作用。短期防腐去除方便耐高温600℃只需喷涂一道您值得信赖的重防腐涂料制造商坚邦涂料被誉
本品由部分水解的烷基硅酸酯溶液与超细金属锌粉、着色颜料和各种添加剂溶剂等配制而成。分甲、乙双组份包装,能经受长期风蚀、切割性良好、焊接性**,耐冲击性优良,具有阴极保护作用。
短期防腐
去除方便
耐高温600℃
只需喷涂一道
您值得信赖的重防腐涂料制造商
坚邦涂料被誉为钢铁卫士,23年专业从事工业重防腐涂料的研发生产,冷镀锌涂料、HFVC标准制定者,常州国家新型涂料高新技术产业化基地,江苏省高新技术企业,科技创新企业,中石化、中石油、中国电建、中国核电合格供应商,一带一路的先行者,连续5年常州涂料出口位居前列。
能经受长期风蚀、切割性良好、焊接性**,耐冲击性优良,具有阴极保护作用。

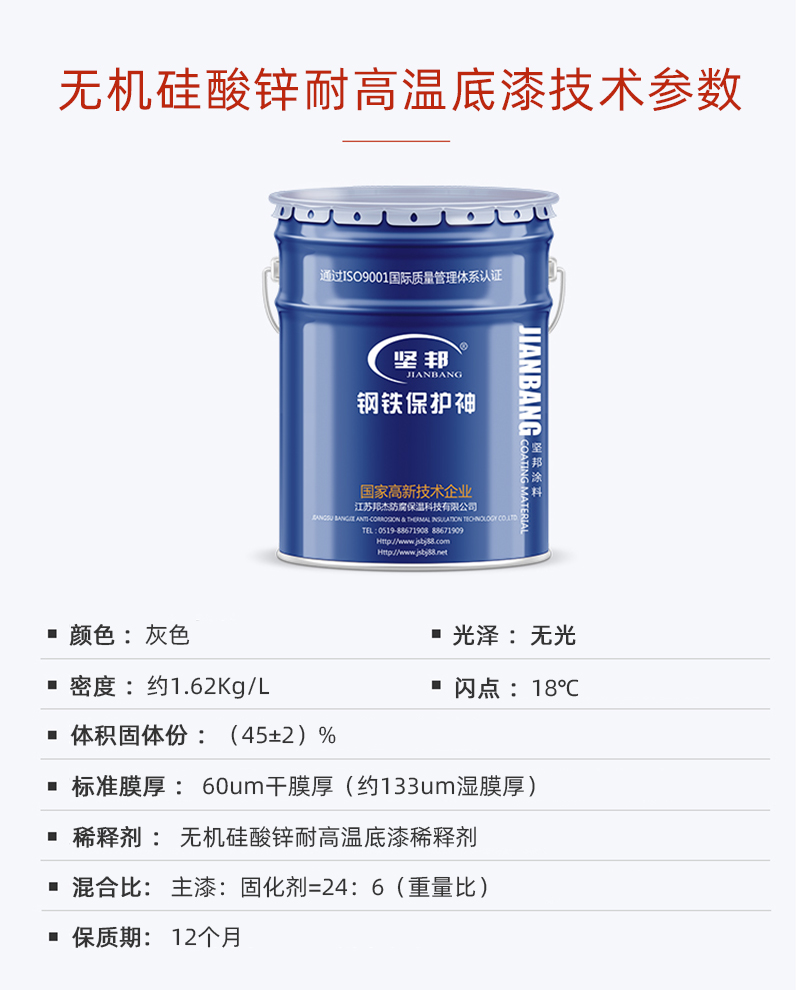

项目类型 | 无机硅酸锌耐高温底漆 | 作用 |
颜色 | 灰色 | |
光泽 | 无光 | |
密度 | 约1.62Kg/L(混合后) | 影响施工的便捷性、涂层的质量以及工程的总体成本 |
稀释剂 | 无机硅酸锌耐高温底漆稀释剂 | |
体积固体分 | (45±2)% | 影响涂料的覆盖力、使用量、干燥时间、涂层质量和长期耐久性 |
固化剂 | 无机固化剂 | |
干燥时间 | 表干4h 实干24h | |
理论涂布率 | 4.62m2/Kg(100um干膜计) | 影响涂料的使用量、涂层的厚度、施工效率以及成本控制 |
标准膜厚 | 60um干膜厚(约133um湿膜厚) |
坚邦涂料拥有自已独立的常州市海洋防腐涂料技术研究中心,13年高新技术企业,与常州大学签订了产学研合作中心。2024年坚邦涂料已通过中国绿色涂料认证。
立即咨询:4009906393
适用于经抛丸或喷砂后的钢材保养漆底,保养期可达7~10个月。

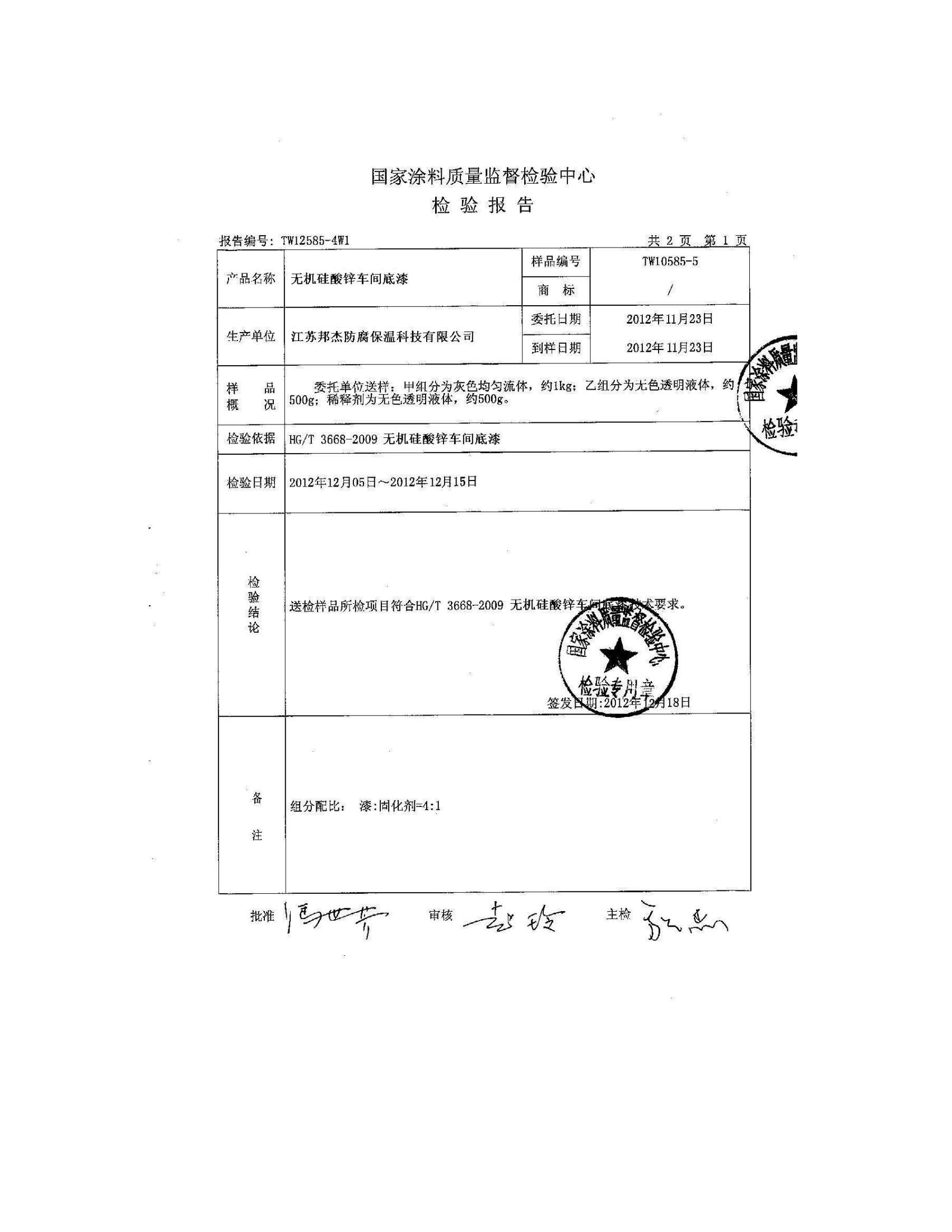

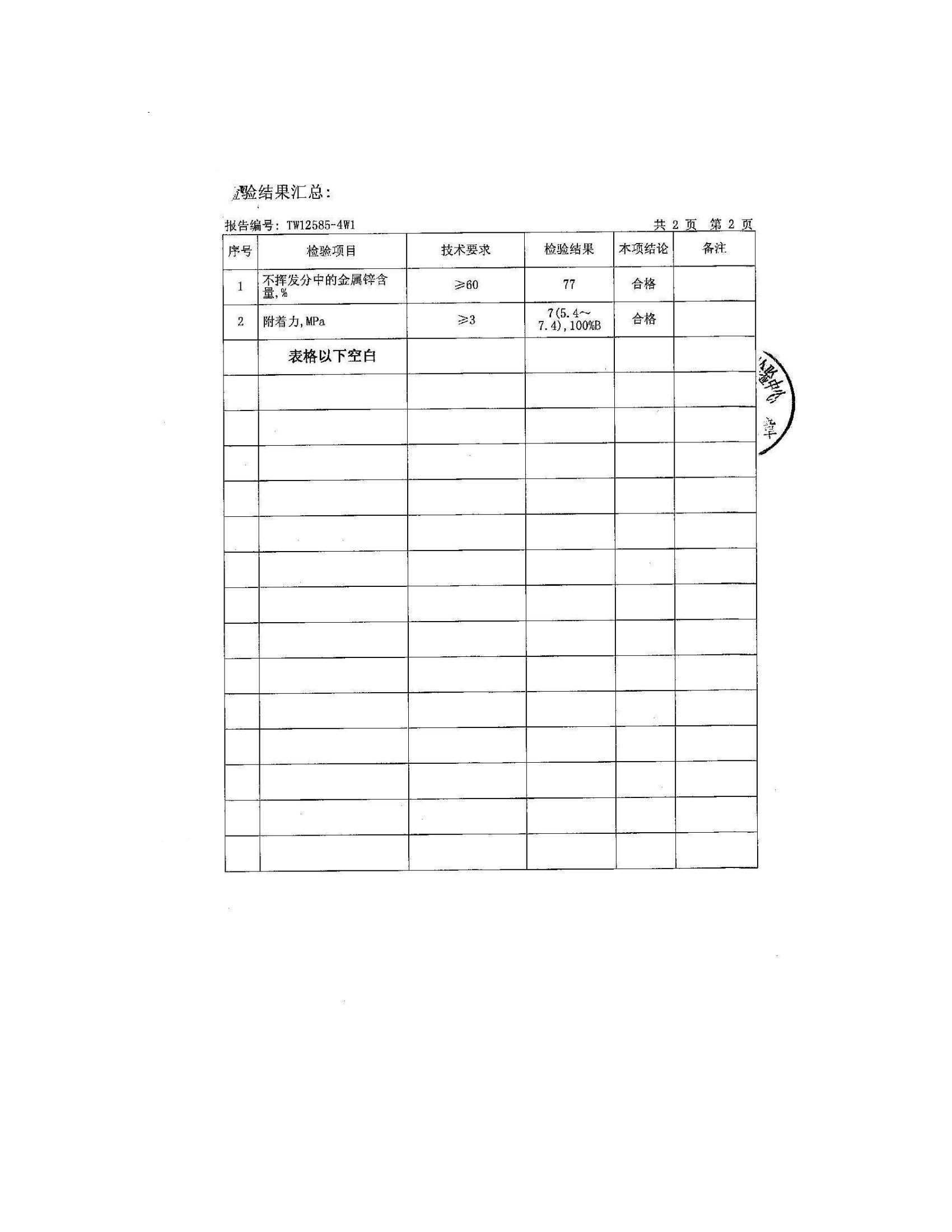

产品经过严格的检测,保证每批产品都符合标准。
盐雾机 拉拔仪 冲击仪
涂料表面将通过盐喷雾测试 坚邦使用高级仪器来确保涂料的质量 坚邦对每批涂料严格测试报告
车间机器 车间货架 机械操作
涂料桶24KG 固化剂6KG 稀释剂
托盘加载 LCL加载 散装加载
产品研发 产品打样 产品检测
常见无机硅酸锌耐高温底漆问答
立即咨询:4009906393
1.无机硅酸锌耐高温底漆防腐性能如何? 无机硅酸锌耐高温底漆的防腐性能极为优异,主要通过锌粉的阴极保护作用(牺牲阳极)和硅酸盐粘结剂形成的致密涂层共同实现,能有效抵抗高温环境下的化学腐蚀、盐雾、湿热及工业大气侵蚀。其无机成膜特性使涂层具有**的化学惰性,耐酸碱、耐溶剂,且高温下(400-600℃)仍能保持稳定性,长期保护钢铁基材免受氧化和锈蚀。此外,涂层硬度高、附着力强,能承受热循环冲击,尤其适合石化、船舶、电力等严苛腐蚀环境。 |
|
2.无机硅酸锌耐高温底漆施工前需要哪些表面处理? | |
3.无机硅酸锌耐高温底漆的混合比例和固化时间? 无机硅酸锌耐高温底漆配比为24:6(重量比),使用后常温24小时可以完全固化。 | |
4.无机硅酸锌耐高温底漆的适用环境条件有哪些限制? | |
5.无机硅酸锌耐高温底漆的安全防护措施有哪些? | |
6.无机硅酸锌耐高温底漆与其他涂层的兼容性? 无机硅酸锌耐高温底漆可与有机硅耐高温漆、聚氨酯面漆、丙烯酸防腐面漆良好配套使用。 | |
7.无机硅酸锌耐高温底漆的修补和维护方法? 无机硅酸锌耐高温底漆修补需先清除损坏区域的锈蚀和松动漆层,再均匀涂刷底漆,并配套中间漆或面漆增强保护。定期检查漆膜状态,及时修复粉化或剥落部位,以延长使用寿命。 |
有机硅耐高温漆 聚氨酯面漆 丙烯酸防腐面漆
坚邦涂料:您领先的无机硅酸锌耐高温底漆制造商
无机硅酸锌耐高温底漆
应用领域
无机硅酸锌耐高温底漆因其优异的耐热性、防腐性和附着力,广泛应用于以下领域:
1. 高温工业设备
石油化工:炼油厂反应器、裂解炉、烟囱、管道等(长期耐温达400-600℃)。
电力行业:锅炉、热交换器、蒸汽管道、烟道等(承受高温和热循环)。
冶金行业:高炉、钢构架、热风炉、烧结设备等(耐高温氧化和腐蚀)。
2. 船舶与海洋工程
船舶发动机部件:排气管、消音器、舱盖等(耐高温盐雾腐蚀)。
海上平台:钻井设备、火炬塔等(耐高温和海洋环境腐蚀)。
3. 汽车与交通
汽车零部件:排气管、制动系统、发动机部件(耐300-800℃高温)。
轨道交通:火车头、制动装置、排气系统。
4. 建筑与钢结构
防火钢结构:桥梁、厂房钢构(作为防火涂料的配套底漆,增强耐火性)。
烟囱与火炬:内外壁防腐(耐高温烟气腐蚀)。
5. 能源与环保
垃圾焚烧厂:炉膛、烟道(耐高温和酸性气体)。
太阳能/核电:设备支架、管道(耐热辐射和腐蚀)。
6. 其他特殊场景
航天军工:导弹发射装置、发动机外壳等(极端高温环境)。
工业窑炉:陶瓷、玻璃生产线设备(长期耐800℃以上高温)。
特点与限制
无机硅酸锌耐高温底漆具有耐高温(400~800℃)、防腐性强(阴极保护+致密屏蔽)、附着力优异、硬度高、耐化学腐蚀和环保(低VOC)等核心特点,特别适合石化、电力、船舶等严苛环境。然而,其限制也很明显:表面处理要求严格(需喷砂至Sa 2.5级)、固化依赖环境湿度、未固化时易产生锌盐(白锈)、与部分有机涂料(如醇酸漆)兼容性差,且单独使用时不具备装饰性,通常需配套耐高温面漆。
无机硅酸锌耐高温底漆:购买指南
无机硅酸锌耐高温底漆是各种项目中常用的涂料之一。
本指南将为您全面解析涂料的种类、性能及选购要点,帮助您根据不同需求找到*优方案,确保涂装效果持久优质。
立即咨询:4009906393
√ 什么是无机硅酸锌耐高温底漆?
√ 无机硅酸锌耐高温底漆的性能?
√ 无机硅酸锌耐高温底漆的防腐机理是什么?
√ 无机硅酸锌耐高温底漆的颜色有哪些?
√ 无机硅酸锌耐高温底漆防水性能如何?
√ 无机硅酸锌耐高温底漆能否出口?
√ 无机硅酸锌耐高温底漆包装规格?
√ 无机硅酸锌耐高温底漆与传统涂料的区别? |
无机硅酸锌耐高温底漆是一种以硅酸盐(如硅酸乙酯)为粘结剂、锌粉为防腐填料的高性能涂料,通过化学反应固化形成坚硬致密的涂膜。其*大特点是耐高温(400~800℃),并利用锌粉的阴极保护作用长效防腐,同时具备强附着力、耐化学腐蚀和环保性(低VOC),广泛应用于石化、电力、船舶等高温腐蚀环境。但需喷砂至Sa2.5级表面处理,且固化受湿度影响,通常需配套耐高温面漆使用。
无机硅酸锌耐高温底漆具有以下核心性能:
1.耐高温性:可长期耐受400~600℃,短期承受800℃以上高温,涂层不脱落、不开裂。
2.优异防腐:锌粉提供阴极保护,硅酸盐成膜致密,耐盐雾、化工大气及酸碱腐蚀。
3.强附着力:与钢铁基材化学键结合,机械锚固力强,通过划格法测试(≤1级)。
4.耐磨抗冲击:涂层硬度高(≥4H),耐机械磨损和热循环冲击。
5.快速固化:依赖环境湿度固化(常温1~24小时表干),适合快速施工。
6.环保安全:无机体系,VOC含量低,无溶剂挥发污染。
无机硅酸锌耐高温底漆的防腐机理主要通过以下三种方式协同作用:
1.阴极保护(牺牲阳极)
漆膜中高含量锌粉(通常≥80%)与钢铁基材形成原电池,锌作为阳极优先腐蚀(Zn→Zn²⁺+2e⁻),从而保护钢铁阴极免受侵蚀,尤其在划伤或涂层破损时仍能提供保护。
2.屏蔽阻隔效应
硅酸盐粘结剂与锌粉反应生成致密的硅酸锌网络结构,形成物理屏障,有效隔绝水汽、氧气和腐蚀介质(如Cl⁻、SO₂)的渗透。
3.化学钝化作用
锌的腐蚀产物(如ZnO、Zn(OH)₂、碱式碳酸锌)可填充涂层微孔,进一步阻挡腐蚀扩散,并在钢铁表面形成钝化膜,延缓基材氧化。
无机硅酸锌耐高温底漆为灰色。可根据客户需求定制颜色。
无机硅酸锌耐高温底漆的防水性能表现中等,其防护能力主要依赖于涂层完整性和配套体系,具体特点如下:
防水性能分析
1.短期阻水能力
硅酸盐固化后形成的硅酸锌网络结构致密,能有效阻隔液态水渗透(短期接触防水性较好)。
锌粉的腐蚀产物(如Zn(OH)₂)可轻微填充涂层孔隙,提升阻隔性。
2.长期局限性
微孔存在:锌粉含量高(≥80%)导致涂层存在微观孔隙,长期浸水或高湿环境中,水汽可能缓慢渗透,引发基底锈蚀(需配套面漆封闭)。
锌粉反应:在潮湿环境中,未完全固化的锌粉易与水分反应生成锌盐(“白锈”),影响防水性和美观。
3.高温环境表现
高温(>400℃)下,锌氧化生成的ZnO可部分封闭孔隙,但若温度波动导致热应力开裂,可能降低防水性。
提升防水性的关键措施
配套涂层:必须覆盖耐高温面漆(如有机硅铝粉漆)封闭孔隙,形成完整防护体系。
表面处理:基材喷砂至Sa2.5级,确保涂层无缺陷。
施工控制:避免高湿度环境施工,确保完全固化后再接触水。
无机硅酸锌耐高温底漆可以出口,属于二类危险品,我公司拥有完整的出口资质,可为客户提供一站式出口服务。目前已累计出口至全球76个国家及地区。
无机硅酸锌耐高温底漆是双组份涂料,其中甲组份规格为24KG/桶,乙组份为6KG/桶。也可根据客户需求定制包装。
无机硅酸锌耐高温底漆与传统涂料(如环氧、醇酸、丙烯酸等)在成分、性能及适用场景上存在显著差异,主要区别如下:
1. 成分与固化机制
无机硅酸锌:
无机粘结剂(硅酸盐,如硅酸乙酯),通过水解缩聚反应与锌粉(≥80%)化学固化,形成Si-O-Zn三维网络结构。
依赖环境湿度固化,无需氧气参与。
传统涂料:
有机树脂(如环氧、聚氨酯、醇酸),通过溶剂挥发或氧化聚合固化。
需氧气或固化剂(如环氧的胺类固化剂)。
2. 耐高温性能
无机硅酸锌:
长期耐400~600℃,短期可达800℃以上,高温下形成陶瓷化保护层。
传统涂料:
多数耐温≤150℃(如环氧、丙烯酸),高温下会碳化、剥落;仅有机硅涂料可耐200~400℃,但成本高。
3. 防腐机理
无机硅酸锌:
三重保护:阴极保护(锌粉牺牲阳极)+屏蔽阻隔(致密硅酸锌层)+钝化修复(锌腐蚀产物填孔)。
传统涂料:
被动屏蔽:仅靠树脂膜阻隔腐蚀介质(如环氧的物理屏障),无阴极保护功能。
4. 附着力与硬度
无机硅酸锌:
化学键结合,与钢铁基材附着力极强(划格法≤1级),硬度高(≥4H),耐磨抗冲击。
传统涂料:
物理吸附为主,附着力依赖表面处理(如环氧附着力优异,但醇酸漆较弱)。
5. 环保性与耐久性
无机硅酸锌:
零VOC,无机体系无溶剂挥发,耐紫外老化,寿命可达15年以上(配套面漆)。
传统涂料:
含有机溶剂(VOC高),长期暴露易粉化(如醇酸漆)或黄变(如聚氨酯)。
6. 施工要求
无机硅酸锌:
基材需喷砂至Sa2.5级,湿度≥40%促进固化,覆涂间隔严格(需完全固化)。
传统涂料:
表面处理要求较低(如手工打磨St2级),施工宽容度高(如环氧可厚涂)。
