快干醇酸铁红防锈漆

本品由快干醇酸树脂、氧化铁红、防锈颜填料、催干剂、助剂、有机溶剂等组成。防锈性能好，附着力强，干燥快、硬度好，一次成膜厚，施工性能好，能与醇酸、酚醛等各种面漆配套。

 施工方便

 防锈效果优

 附着力强

 干燥快

您值得信赖的重防腐涂料制造商

坚邦涂料被誉为钢铁卫士，23年专业从事工业重防腐涂料的研发生产，冷镀锌涂料、HFVC标准制定者，常州国家新型涂料高新技术产业化基地，江苏省高新技术企业，科技创新企业，中石化、中石油、中国电建、中国核电合格供应商，一带一路的先行者，连续5年常州涂料出口位居前列。

坚邦涂料拥有自已独立的常州市海洋防腐涂料技术研究中心，13年高新技术企业，与常州大学签订了产学研合作中心。2024年坚邦涂料已通过中国绿色涂料认证。

立即咨询：4009906393

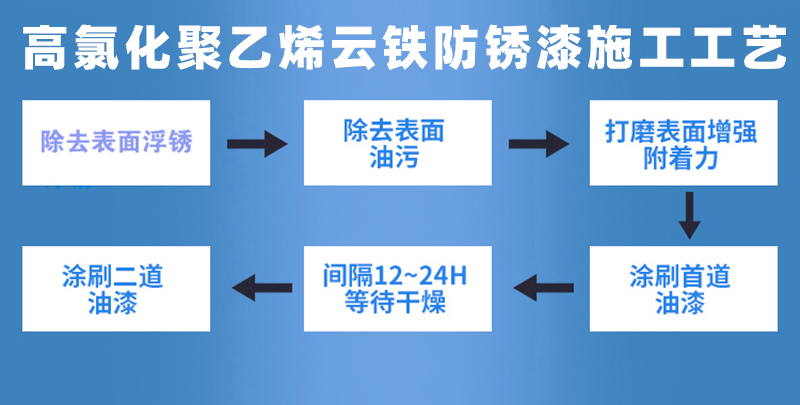

适用于大气腐蚀、冶金工业、船舶等黑色金属打底、流水喷涂线上需快干涂装之用。

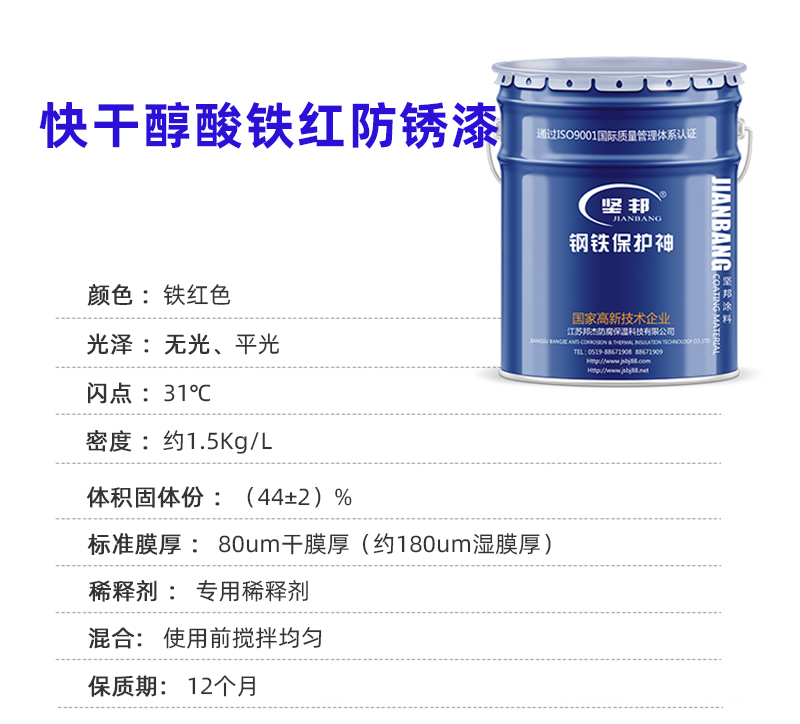

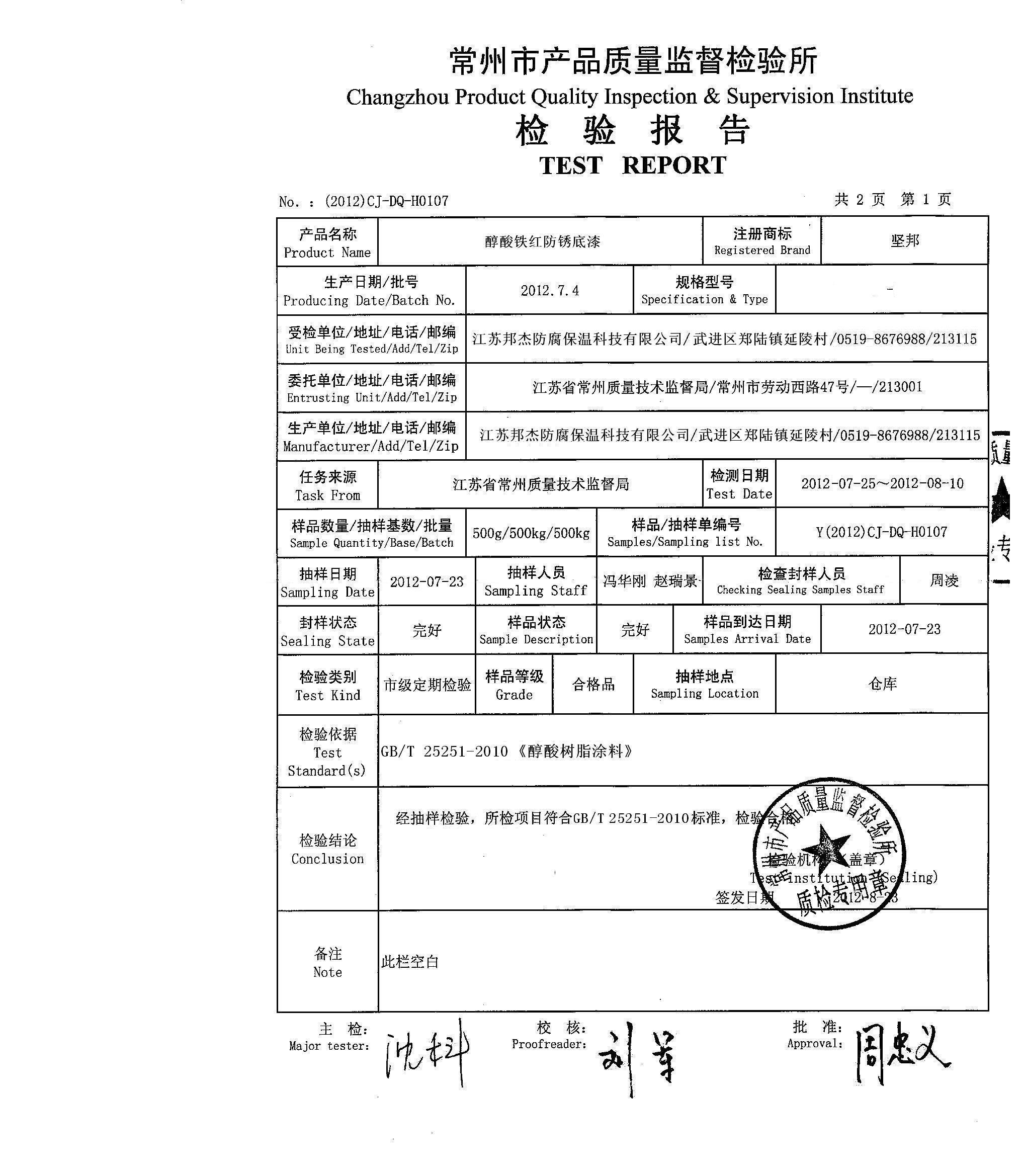

 产品经过严格的检测，保证每批产品都符合标准。

           盐雾机              拉拔仪             冲击仪

                           涂料表面将通过盐喷雾测试              坚邦使用高级仪器来确保涂料的质量           坚邦对每批涂料严格测试报告

                                             车间机器                                                   车间货架                                                  机械操作

              涂料桶25KG                无固化剂                  稀释剂15KG

                托盘加载                  LCL加载                 散装加载

                                             产品研发                                           产品打样                                                  产品检测

常见醇酸二道防锈漆问答

立即咨询：4009906393

                       醇酸磁漆                        环氧云铁中间漆                     环氧酯面漆

坚邦涂料：您领先的快干醇酸铁红防锈漆制造商

快干醇酸铁红防锈漆

应用领域

快干醇酸铁红防锈漆是一种常用的防锈涂料，结合了醇酸树脂的优良成膜性和铁红颜料的防锈性能，同时具有快速干燥的特点。其主要应用领域包括以下方面：

1. 钢结构防锈

工业建筑：用于厂房、桥梁、铁塔、管道、储罐等钢结构的底漆，提供临时或长期防锈保护。

户外设施：如输电塔、护栏、工程机械等暴露在潮湿或腐蚀环境中的金属部件。

2. 机械设备

适用于工程机械、农用设备、车辆底盘等金属部件的防锈底漆，尤其适合需要快速干燥的维修或翻新场景。

3. 船舶与海洋设施

用于船舶甲板、舱室内部或近海设施的金属部分（需配合面漆使用），但长期海水环境需选择更高性能的防腐涂料。

4. 建筑工程

建筑钢筋、预埋金属件、门窗框架等的临时防锈处理，防止施工过程中金属生锈。

5. 交通运输

铁路车辆、货车车厢、集装箱等金属结构的防锈底漆，适合快速涂装需求。

6. 维修与保养

金属设备的局部修补、翻新，如工厂管道、金属支架等，因其快干特性可缩短停工时间。

7. 一般工业防护

化工、电力、冶金等行业中非极端腐蚀环境的金属防护，作为底漆与醇酸面漆配套使用。

特点与限制

快干醇酸铁红防锈漆具有干燥迅速（表干1-2小时，实干24小时）、施工便捷的特点，适用于钢结构、机械设备等金属表面的临时或一般防锈保护，其铁红颜料通过物理屏蔽作用阻隔水分和氧气，且与醇酸面漆配套性良好。然而，该漆耐候性和耐化学性较弱，长期暴露在湿热、酸碱或盐雾环境中易粉化脱落，且高温（＞100℃）下性能下降，不适合重防腐或长期浸泡场合，需配合面漆使用以提升整体防护效果。

快干醇酸铁红防锈漆：购买指南

快干醇酸铁红防锈漆是各种项目中常用的涂料之一。

本指南将为您全面解析涂料的种类、性能及选购要点，帮助您根据不同需求找到*优方案，确保涂装效果持久优质。

立即咨询：4009906393

什么是快干醇酸铁红防锈漆？

快干醇酸铁红防锈漆是一种以醇酸树脂为主要成膜物质、氧化铁红为防锈颜料的溶剂型涂料，通过添加快干剂优化干燥速度（表干1-2小时，实干24小时内）。其特点是施工便捷、附着力强，能通过物理屏蔽作用隔绝水分和氧气，适用于钢结构、机械设备等金属的临时或一般环境防锈。但耐化学腐蚀性和长期耐候性较弱，不适合强酸碱、高温（＞100℃）或海洋等严苛环境，通常需配套面漆使用以增强防护。

快干醇酸铁红防锈漆的性能？

快干醇酸铁红防锈漆的性能特点

1.防锈性能

以氧化铁红为主要防锈颜料，通过物理屏蔽作用阻隔水分和氧气，防止金属基材生锈。

适用于一般大气环境下的钢铁防锈，但不如环氧、富锌类底漆耐腐蚀。

2.干燥速度快

表干时间：1~2小时（25℃），实干时间：≤24小时（25℃），适合快速施工和维修。

添加快干剂（如钴、锰催干剂），提高氧化聚合反应速度。

3.施工性能好

可刷涂、辊涂或喷涂，流平性较好，单道膜厚一般30~50μm。

对底材处理要求中等（需除锈至St2或Sa2级）。

4.附着力强

对碳钢、铸铁等金属有良好附着力（划格法测试达1级）。

与醇酸、环氧酯等面漆配套性好，层间结合力强。

5.耐候性一般

长期暴露在户外易粉化、褪色，需配套面漆（如醇酸磁漆）使用。

不适合强紫外线、高湿度或化工腐蚀环境。

6.耐温性有限

长期耐温≤80℃，短期可耐100℃，高温环境易老化脱落。

7.环保与安全

含有机溶剂（如200#溶剂油、二甲苯），施工时需通风防爆。

VOC含量较高，不符合严苛环保标准（如水性漆替代趋势）。

快干醇酸铁红防锈漆的防腐机理是什么？

快干醇酸铁红防锈漆的防腐机理是物理屏蔽与化学缓蚀协同作用，主要通过以下方式实现金属防护：

1. 物理屏蔽防锈（主导作用）

氧化铁红（Fe₂O₃）的致密填充

铁红颜料在漆膜中形成连续致密的物理屏障，有效阻隔水分、氧气和腐蚀性介质（如Cl⁻、SO₂）渗透，延缓金属基材的电化学腐蚀过程。

醇酸树脂的成膜保护

醇酸树脂固化后形成坚韧漆膜，进一步增强对腐蚀介质的隔离效果，其疏水性可降低水汽渗透率。

2. 化学缓蚀辅助（次要作用）

铁红的弱钝化效应

Fe₂O₃在潮湿环境中可轻微促进钢铁表面生成Fe₃O₄钝化膜，减缓阳极反应（需配合磷酸锌等活性颜料增强效果）。

醇酸树脂的抗氧化性

树脂中的植物油脂肪酸在氧化交联过程中释放微量抗氧化成分，辅助抑制锈蚀扩散。

3. 快干特性的影响

快速封闭基材

添加钴/锰催干剂缩短漆膜表干时间，迅速形成保护层，减少施工后暴露阶段的锈蚀风险。

快干醇酸铁红防锈漆的颜色有哪些？

快干醇酸铁红防锈漆为各色。可根据客户需求定制颜色。

快干醇酸铁红防锈漆防水性能如何？

快干醇酸铁红防锈漆的防水性能主要依赖其物理屏蔽作用，但受材料特性限制，具体表现如下：

1. 防水性能特点

短期防水有效

固化后的漆膜能有效阻隔液态水直接接触金属表面，适用于一般雨水、潮湿环境（如户外钢结构、仓库屋顶等）。

防潮性优于防水性

对水蒸气渗透的阻隔能力有限（醇酸树脂本身具有一定亲水性），长期高湿环境下（如沿海地区）水汽可能缓慢渗透。

干燥速度影响

快干特性可减少施工后遇雨的风险，但未完全固化时（＜24小时）遇水仍可能影响漆膜完整性。

2. 性能限制

长期浸泡易失效

不适合长期浸水环境（如水池、地下管道），水压和渗透会导致漆膜鼓泡脱落。

温度敏感

高温（＞60℃）会加速漆膜老化，低温（＜5℃）固化不良，均可能降低防水性。

机械强度不足

漆膜硬度较低，受摩擦或冲击破损后，防水性能急剧下降。

3. 提升防水性的方法

配套面漆

覆盖醇酸磁漆或环氧酯面漆，可减少水汽渗透率，延长防水周期。

添加防水助剂

如蜡粉、有机硅改性树脂，可增强漆膜疏水性（但可能影响附着力）。

多层涂装

增加涂布道数（2道底漆+2道面漆），提高膜厚（总干膜≥120μm）以增强屏蔽效果。

快干醇酸铁红防锈漆能否出口？

快干醇酸铁红防锈漆可以出口，属于二类危险品，我公司拥有完整的出口资质，可为客户提供一站式出口服务。目前已累计出口至全球76个国家及地区。

快干醇酸铁红防锈漆包装规格？

快干醇酸铁红防锈漆是单组份涂料，规格为25KG/桶。也可根据客户需求定制包装。

快干醇酸铁红防锈漆与传统涂料的区别？

快干醇酸铁红防锈漆与传统涂料的区别

1.干燥速度更快

快干醇酸铁红防锈漆添加了催干剂（如钴、锰盐），表干仅需1~2小时，实干24小时内，而传统醇酸漆通常表干4~6小时，实干需48小时以上，适合需要快速施工或维修的场合。

2.施工效率更高

由于干燥快，可缩短涂装间隔，提高施工效率，尤其适合流水线作业或紧急防腐工程，而传统涂料因干燥慢易延误工期。

3.防锈性能侧重物理屏蔽

快干型与传统醇酸漆均依赖铁红颜料的物理隔离防锈，但传统红丹漆（Pb₃O₄）含铅，具有化学钝化作用，防锈更强但对环境有害，已逐步被淘汰。

4.耐候性和耐久性较弱

快干醇酸漆因树脂改性侧重干燥速度，长期耐候性（如抗UV、抗湿热）略逊于部分传统环氧酯防锈漆，后者更适合苛刻环境。

5.配套兼容性差异

快干醇酸漆与醇酸/环氧酯面漆兼容性好，但传统环氧底漆或富锌底漆需配套化学固化型面漆（如聚氨酯），体系更复杂。

6.环保性限制

两者均含有机溶剂（VOC较高），但传统红丹漆含重金属铅，污染更大；快干型虽环保改进，仍不如水性涂料或高固含产品。

7.成本与适用场景

快干型价格略高于普通醇酸漆，但低于环氧类，适合预算有限且需快速完工的项目；传统重防腐涂料（如环氧富锌）成本高但寿命更长。
