醇酸红丹防锈底漆

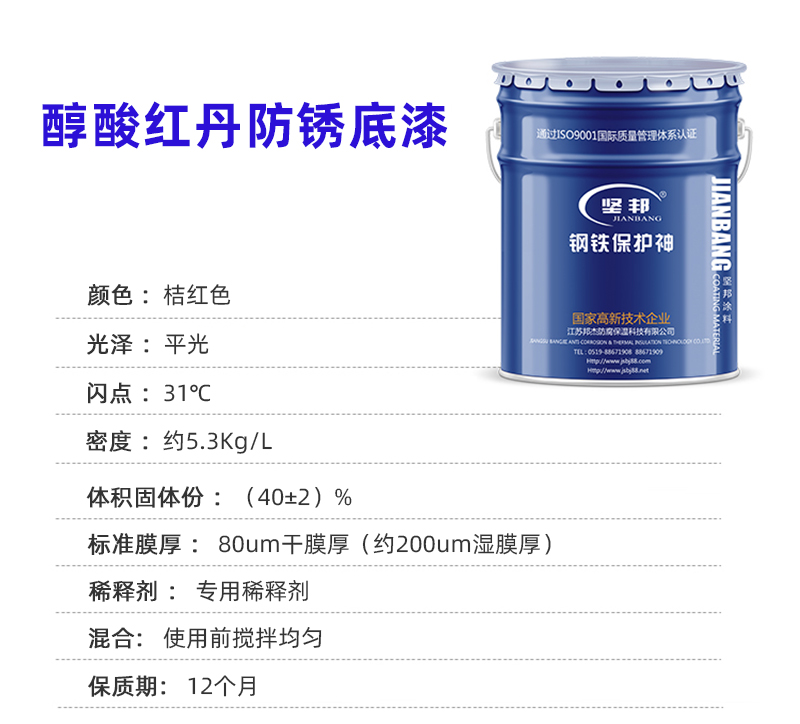

本品由醇酸树脂、红丹粉、体质颜料、催干剂与有机溶剂研磨而成。具有良好的防锈性、比油性红丹漆干燥快，漆膜坚硬，对钢材的除锈要求低。

 施工方便

 防锈效果优

 附着力强

 干燥快

您值得信赖的重防腐涂料制造商

坚邦涂料被誉为钢铁卫士，23年专业从事工业重防腐涂料的研发生产，冷镀锌涂料、HFVC标准制定者，常州国家新型涂料高新技术产业化基地，江苏省高新技术企业，科技创新企业，中石化、中石油、中国电建、中国核电合格供应商，一带一路的先行者，连续5年常州涂料出口位居前列。

坚邦涂料拥有自已独立的常州市海洋防腐涂料技术研究中心，13年高新技术企业，与常州大学签订了产学研合作中心。2024年坚邦涂料已通过中国绿色涂料认证。

立即咨询：4009906393

适用于桥梁、钢结构、铁塔、车辆、设备等黑色金属表面打底防锈。

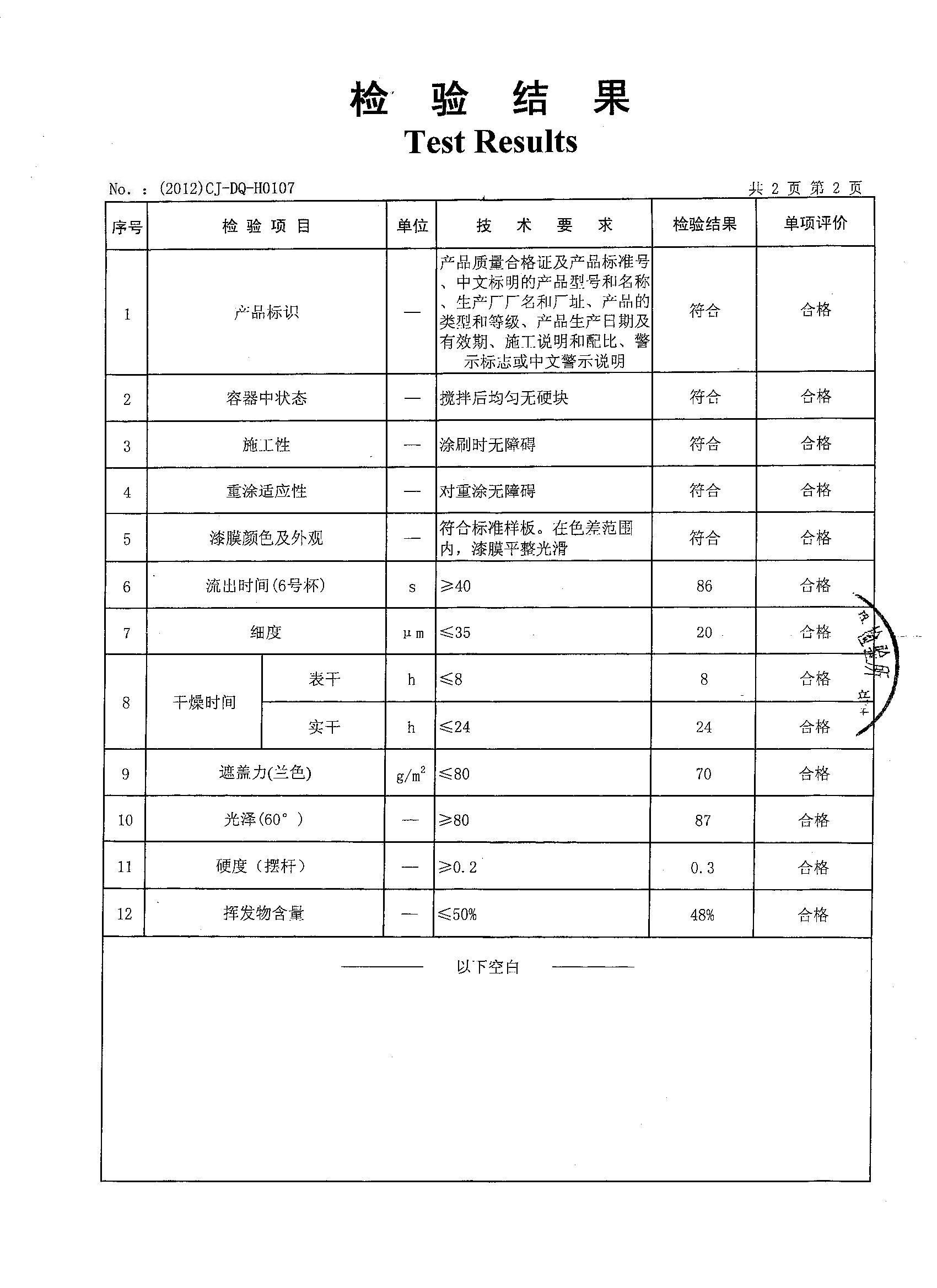

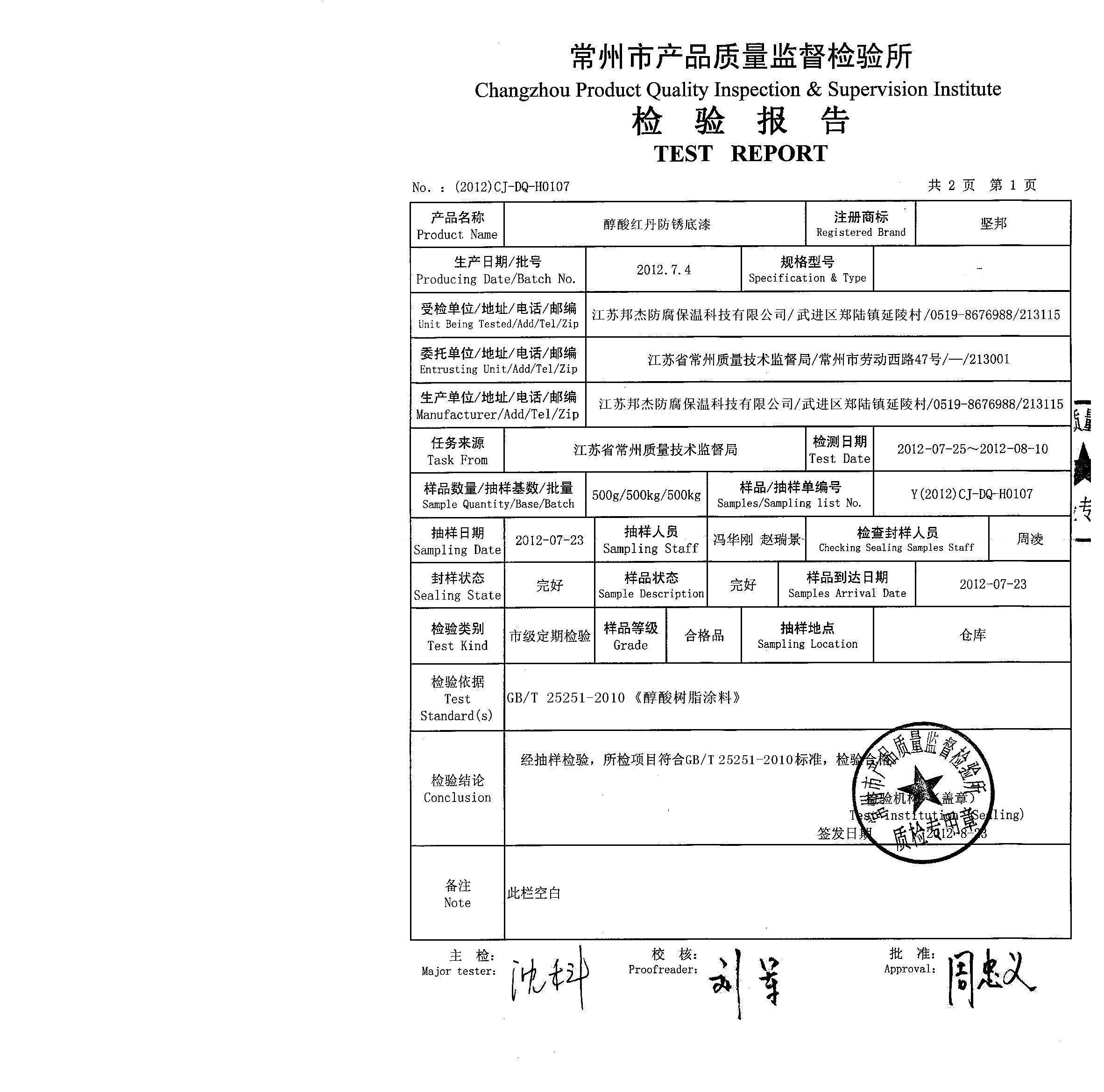

 产品经过严格的检测，保证每批产品都符合标准。

           盐雾机              拉拔仪             冲击仪

                           涂料表面将通过盐喷雾测试              坚邦使用高级仪器来确保涂料的质量           坚邦对每批涂料严格测试报告

                                             车间机器                                                   车间货架                                                  机械操作

              涂料桶25KG                无固化剂                  稀释剂15KG

                托盘加载                  LCL加载                 散装加载

                                             产品研发                                           产品打样                                                  产品检测

常见醇酸红丹防锈底漆问答

立即咨询：4009906393

                       醇酸磁漆                        环氧云铁中间漆                     环氧酯面漆

坚邦涂料：您领先的醇酸红丹防锈底漆制造商

醇酸红丹防锈底漆

应用领域

醇酸红丹防锈底漆是一种传统的防锈涂料，因其优异的防锈性能和广泛的适用性，在多个领域得到应用。以下是其主要应用领域及特点：

1. 钢结构防锈

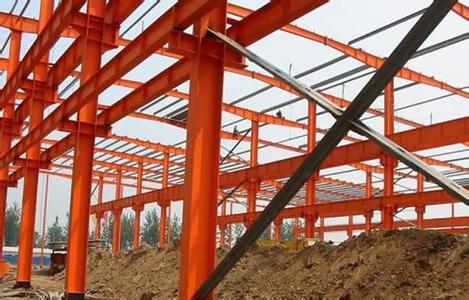

应用场景：桥梁、铁塔、储罐、管道、厂房钢结构等。

优势：红丹（四氧化三铅）与醇酸树脂结合，能有效抑制钢铁表面锈蚀，附着力强，适合户外长期防护。

注意：需配套面漆（如醇酸磁漆）使用，以增强耐候性。

2. 机械设备

应用场景：工程机械、农用设备、船舶部件、金属零部件等。

优势：对金属基材的渗透性好，可延缓因潮湿或化学腐蚀导致的锈蚀。

3. 船舶与海洋设施

应用场景：船舶甲板、舱室内部钢结构、码头设施等（非长期浸水部位）。

限制：因红丹含铅且耐水性有限，现代船舶更多采用环氧富锌底漆等替代品。

4. 建筑与基础设施

应用场景：门窗框架、金属围栏、楼梯扶手等小型金属构件。

特点：施工简便，适合手工涂刷或喷涂。

5. 工业维修与翻新

应用场景：旧设备、锈蚀金属表面的维修涂装。

优势：对轻微锈蚀表面容忍度高，可省去完全除锈的步骤。

特点与限制

醇酸红丹防锈底漆以醇酸树脂为基料，红丹（Pb₃O₄）为防锈颜料，具有优异的防锈性能，能通过化学钝化和物理屏蔽双重作用有效抑制钢铁锈蚀，尤其适用于轻微锈蚀的基材；其附着力强、施工简便（刷涂/喷涂均可），且成本较低。然而，该漆存在明显限制：红丹含铅有毒，已逐步被环保法规限制使用；耐水性、耐化学腐蚀性较差，长期潮湿环境中易失效；干燥较慢（表干2-6小时，实干24小时以上），需完全固化后才能覆涂面漆。适用于普通大气环境下的钢结构防锈，但需配套耐候面漆，且不推荐用于食品、儿童设施或海洋等高腐蚀环境。

醇酸红丹防锈底漆：购买指南

醇酸红丹防锈底漆是各种项目中常用的涂料之一。

本指南将为您全面解析涂料的种类、性能及选购要点，帮助您根据不同需求找到*优方案，确保涂装效果持久优质。

立即咨询：4009906393

什么是醇酸红丹防锈底漆？

醇酸红丹防锈底漆是一种传统油性防锈涂料，由醇酸树脂作为成膜物质、红丹（四氧化三铅，Pb₃O₄）作为防锈颜料配制而成。其特点是防锈性能优异，能通过红丹的化学钝化作用有效阻止钢铁锈蚀蔓延，同时对轻微锈蚀的基材具有良好容忍度，且附着力强、施工简便（可刷涂或喷涂）。但因红丹含重金属铅具有毒性，已被多数国家限制使用；此外，该漆耐水性较差，干燥较慢（表干2-6小时，实干需24小时以上），需配套面漆使用，主要适用于普通大气环境下的钢结构防锈，现正逐步被无铅环保防锈漆替代。

醇酸红丹防锈底漆的性能？

醇酸红丹防锈底漆是以醇酸树脂为基料、红丹（Pb₃O₄）为主要防锈颜料的传统防锈涂料，其核心性能及特点如下：

1. 防锈性能突出

红丹通过化学钝化反应在钢铁表面形成致密保护层，能有效抑制锈蚀蔓延

对轻微锈蚀或未彻底除锈的基材具有良好容忍性

2. 物理性能

附着力强（划格法可达1级）

柔韧性好（轴棒弯曲试验≤2mm）

干燥时间适中（表干2-6小时，实干≤24小时/25℃）

3. 施工特性

可刷涂、辊涂或喷涂

单道干膜厚度30-50μm

与醇酸、环氧酯等面漆配套性良好

醇酸红丹防锈底漆的防腐机理是什么？

醇酸红丹防锈底漆的防腐机理主要通过化学钝化、物理屏蔽和缓蚀协同作用实现，具体过程如下：

1. 化学钝化作用（核心机理）

红丹（Pb₃O₄）与钢铁表面发生电化学反应：

生成铅酸盐钝化膜：红丹与钢铁接触后，在水分作用下分解产生PbO₂和Pb²⁺，与铁基材反应形成不溶性的铁酸铅（PbFeO₄）等致密钝化层，抑制阳极区电化学腐蚀。

碱性环境抑制锈蚀：红丹水解后呈碱性（pH≈9-10），中和腐蚀性酸性物质（如CO₂、SO₂），延缓钢铁氧化。

2. 物理屏蔽作用

醇酸树脂成膜：形成连续致密漆膜，阻隔水分、氧气渗透。

红丹的层状结构：红丹颗粒呈片状排列，延长腐蚀介质扩散路径，增强屏障效应。

3. 缓蚀协同效应

红丹与钢铁的电位差：红丹的电极电位（+0.28V）高于铁（-0.44V），可作为阴极性颜料，通过牺牲性保护减缓基材腐蚀。

油性基料渗透性：醇酸树脂能渗入锈层内部，包裹未反应的铁锈颗粒，稳定锈蚀界面。

醇酸红丹防锈底漆的颜色有哪些？

醇酸红丹防锈底漆为桔红色。可根据客户需求定制颜色。

醇酸红丹防锈底漆防水性能如何？

醇酸红丹防锈底漆的防水性能较弱，属于基础级防潮防护,具体表现如下：

1.短期防潮能力尚可，能够抵御 occasional 的湿气或雨水溅射，适合在干燥或通风良好的环境中使用。

2.长期防水性能较差，漆膜会逐渐吸水膨胀，通常在持续接触水汽72小时后就会出现起泡、软化现象。

3.在完全浸水环境下表现更差，水分会快速渗透漆膜直达金属基材，导致防锈功能失效。

4.红丹颜料的防锈作用在潮湿环境中会大打折扣，因为其化学钝化效果需要相对干燥的环境才能充分发挥。

5.醇酸树脂本身的特性决定了其耐水性不足，漆膜存在微孔结构，水分容易渗透。

6.在高温高湿环境中，漆膜更容易发生水解反应，加速老化失效。

7.实际工程中，单独使用时的防水耐久性通常不超过2年，需要配套面漆才能延长防护周期。

8.施工时的膜厚对防水性能影响很大，建议干膜厚度至少达到40μm以上。

9.基材表面的处理质量直接影响防水效果，锈迹或污染物会降低漆膜的附着力和密封性。

10.环境温度变化会导致漆膜热胀冷缩，长期作用下可能产生微裂纹，进一步降低防水性能。

醇酸红丹防锈底漆能否出口？

醇酸红丹防锈底漆可以出口，属于二类危险品，我公司拥有完整的出口资质，可为客户提供一站式出口服务。目前已累计出口至全球76个国家及地区。

醇酸红丹防锈底漆包装规格？

醇酸红丹防锈底漆是单组份涂料，规格为25KG/桶。也可根据客户需求定制包装。

醇酸红丹防锈底漆与传统涂料的区别？

醇酸红丹防锈底漆与传统涂料的区别主要体现在以下几个方面：

1.防锈机理不同

醇酸红丹底漆依靠红丹（Pb₃O₄）的化学钝化作用，能与钢铁表面反应形成致密保护层，而传统普通防锈漆（如醇酸铁红）主要依赖物理屏蔽，防锈效果较弱。

2.防锈效果差异

红丹底漆对带锈基材容忍度更高，即使钢铁表面有轻微锈蚀仍能发挥作用；传统防锈漆必须彻底除锈才能保证效果。

3.环保性对比

红丹含重金属铅，毒性大，已被多数国家限制使用；现代环保型防锈漆（如磷酸锌、改性醇酸）采用无毒防锈颜料。

4.施工性能区别

红丹底漆干燥较慢（表干2-6小时），传统醇酸漆干燥更快；但红丹漆渗透性更好，尤其适合多孔或粗糙表面。

5.配套要求不同

红丹底漆必须完全固化（通常7天）才能覆涂面漆，否则易出现渗色；传统防锈漆层间间隔时间较短（24-48小时）。

6.耐候性差异

红丹底漆耐水性较差，长期潮湿环境易失效；环氧类等现代防锈漆耐水、耐化学性更优。

7.应用场景区别

红丹漆逐渐被淘汰，仅用于维修等特殊场景；新型防锈漆适用于各类环境，包括重防腐领域。

8.成本与维护

红丹漆原料成本低但环保处理费用高；新型防锈漆综合成本更低且维护简便。
